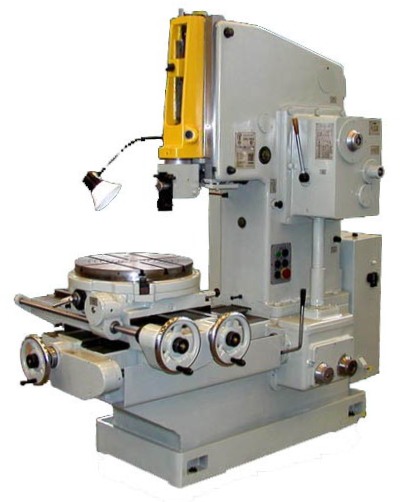

Довбальний верстат ГД200

Довбальний верстат ГД200 – досить простий, універсальний і надійний. Довбіжний верстат ГД200 застосовується для виготовлення пазів для шпонок, а також шліців, канавок і пазів на заготовках як в одиничному, так і в серійному виробництві.

Конструкція

На довбальний верстат ГД200 встановлюється поворотна різцева головка, що дозволяє проводити довбання під кутом до 90 ° в обидві сторони. Пристрій нахилу довбяка верстата на кут до 5° до вертикалі призначений для отримання шпоночних пазів у конічних отворах. Довбіжний верстат ГД200 обладнаний вертикальним перевстановлюваним долбяком з діапазоном до 265 мм, що значно розширює можливості верстата та дозволяє обробляти широку номенклатуру виробів.

Довбальний верстат ГД200 широко поширений і застосовується як в умовах серійного виробництва на машинобудівних підприємствах, так і в допоміжному виробництві та ремонтних майстернях.

Технічні характеристики:	Значення
Тип приводу	механічний
Робочий хід долбяка, мм	20 – 200
Діаметр робочого столу, мм	500
Відстань від столу до нижнього краю напрямних долбяка, мм	320
Відстань від зовн. поверхні різцевої головки до внутр. пов. станини, мм	450
Найбільша висота оброблюваної заготовки при зовнішній обробці, мм	300
Найбільша висота оброблюваної заготовки при внутрішній обробці, мм	100
Поздовжнє переміщення столу, мм	500
Поперечне переміщення столу, мм	400
Кругове переміщення столу, градусів	360
Поздовжні подачі столу на один подвійний хід долбяка, мм	0,1 – 1,2
Поперечні подачі столу на один подвійний хід долбяка, мм	0,1 – 1,2
Кругові подачі столу на один подвійний хід довбака, градусів	0,07 – 0,8
Кількість фіксованих положень стіл, позицій	12
Потужність головного приводу, кВт	3,6
Габаритна довжина верстата, мм	1 900
Габаритна висота верстата, мм	1270
Габаритна ширина верстата, мм	2175
Вага верстата, кг	2000
