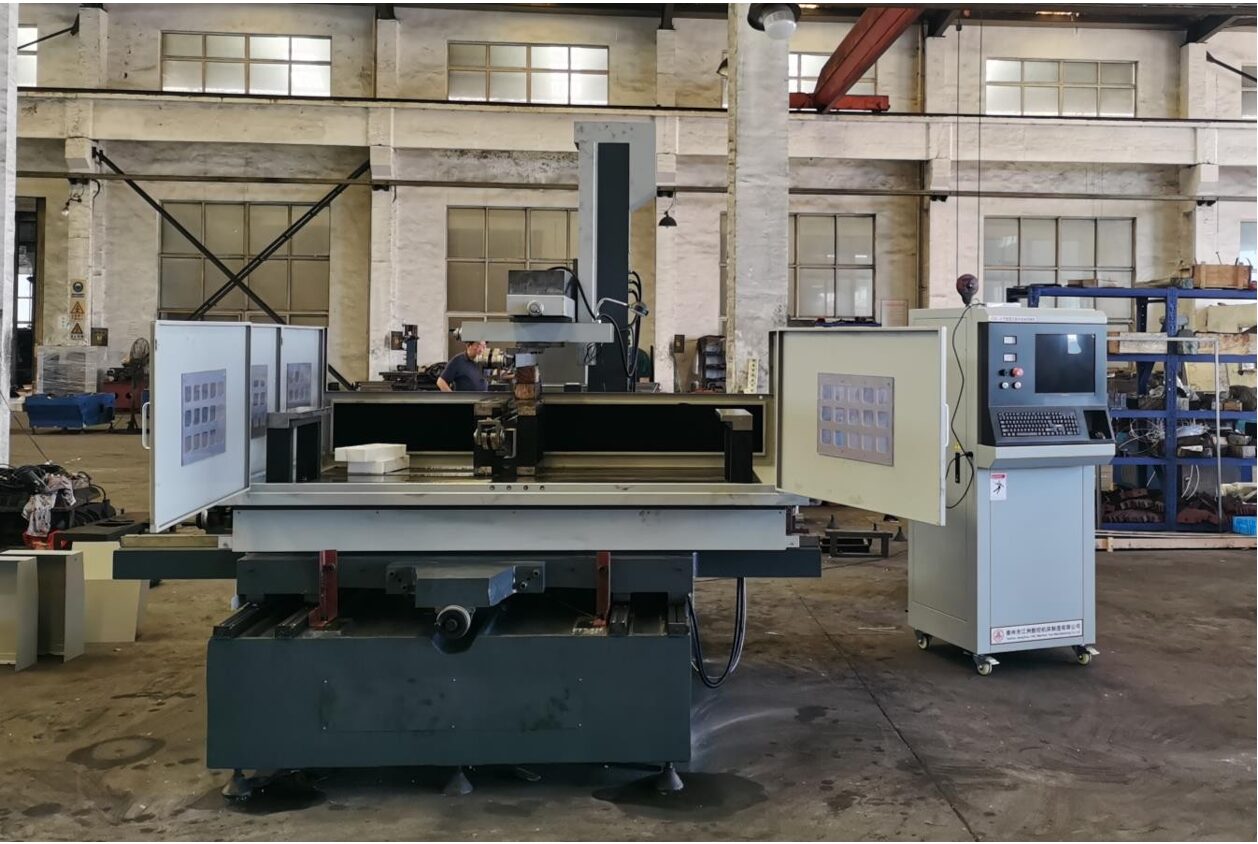

Верстат Електроіскровий проволочний верстат DK7780B EDM використовується для обробки складних твердих (тверді сплави, загартовані сталі) прецизійних металевих деталей невеликого або середнього розміру. Завдяки цифровому управлінню верстатом він володіє високим ступенем автоматизації та зручністю.

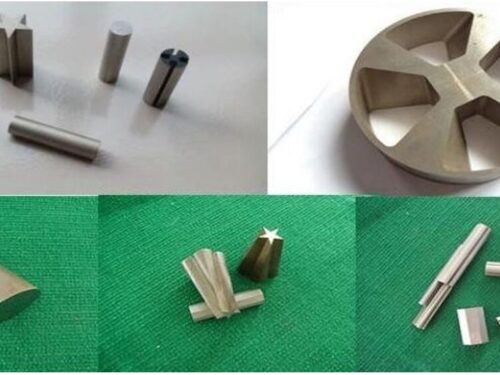

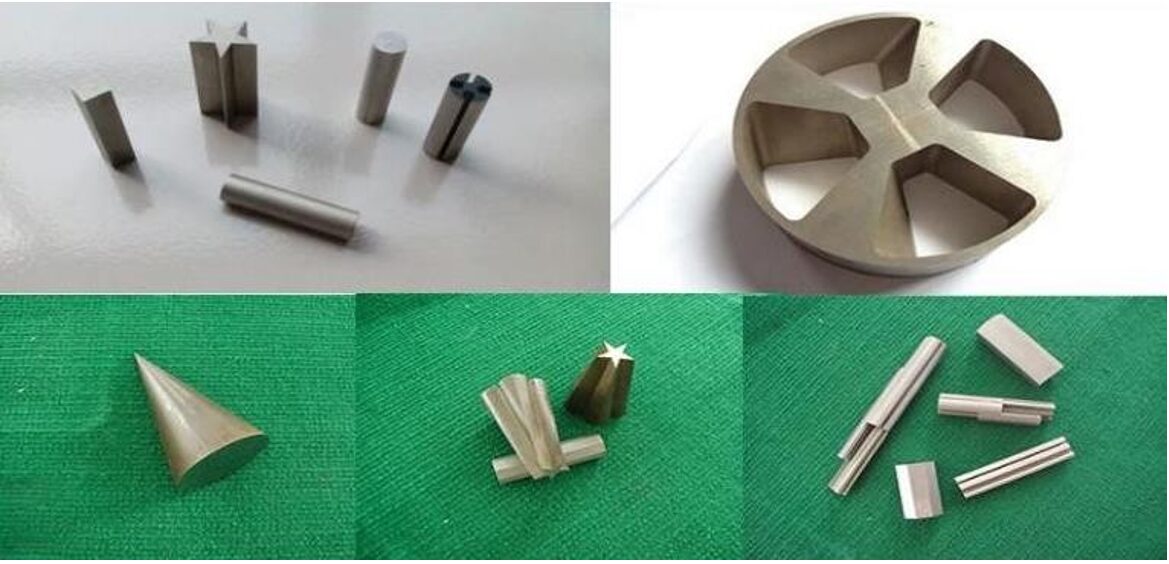

Верстат призначений для обробки штучних або дрібносерійних деталей, а також досвідченого виготовлення інструментів. Він призначений для обробки різних штампів, матриць, дорнів, складних шаблонів та нестандартних деталей.
Також він широко використовується в галузі приладобудування, виробництві складних деталей та автомобілебудування.
Стандартна комплектація:
- Робоче освітлення
- Простий механічний затискач деталі
- Електродний вертикальний коректор
- Натягувач дроту
- Інструмент для складання направляючого колеса
- Робоча рідинна система подачі СОЖ
- Водонепроникний захист обробки
Технічні характеристики:
| Параметр | Значення | ||
| Переміщення |
ЧПУ |
X | 800mm |
| Y | 1000mm | ||
|
Робочий стіл |
Розмір столу | 1260*880mm | |
| Макс.навантаження | 1500kg | ||
| Максимальна конусність різання | ±60/80mm | ||
| Максимальна товщина різання (Вісь Z ) | 500mm | ||
| Діаметр проволоки | φ0.12～φ0.18mm | ||
| Максимальна довжина проволоки | 320m | ||
| Імпульс переміщення | 0.001mm | ||
| Максимальна швидкість різання | 140 mm/min | ||
| Точність позиціонування | 0.02mm | ||
| Точність повернення | 0.015mm | ||
| Шероховатість обробки | Ra 0,8-1.2μm | ||
| Напруга | 380V, 50Hz,3phases | ||
|
Верстат |
Вага | 4500kgs | |
| Габаритні розміри | 2620×2260×1900mm | ||
| Программа та система ЧПУ | Autocut, Multi-cutting System
(HF, X8, HL, AutoCut For choice) |
||
Додатково верстат може комплектуватись:
- молібденовий дріт;
- емульсія (паста) марки JR-3A або DIC-206;
- фільтр системи СОЖ;
- токознімачі;
- ролики та роликові набори;
- прецизійні фільєри;
- сопла подавання СОЖ;
Функції верстату:
- Програмована та керована система
- Графіка повторюваності
- Вільне обертання
- Симетрична обробка
- Захист від розриву дроту
- Вимкнення після завершення програми
- Читання та запис для додаткового диска
- 4-осьове різання
- Автоматичне повернення в разі короткого замикання
- Пряма і зворотна обробка
- Обробка моделювання деталі
- Захист від поломки при забитті
- Може конвертувати формати DXF та ISOG у дані обробки
- Компенсація зміщення молібденового дроту
