Лінія зварювання H, Т профілю, зварювання двотавра/таврових балок(автоматичне збирання-правка-сварка-дробеструй)

Автоматична лінія для зварювання H, Т профілю, зварювання двотаврових/таврових балок  — це комплекс з високопродуктивніх окремих виробничіх ліній, поєднанних з різним обладнанням та інструментом, яка виробляється професійним китайським виробником і постачальником ліній зварювання двоподібних балок за доступною ціною. Лінії для зварювання двотаврових балок забезпечують автоматизацію та велику швидкість виробництва металоконструкцій, більшу безпеку та високу ефективність виробництва двотаврових або таврових балок.

В лінію входять наступні машини та верстати:

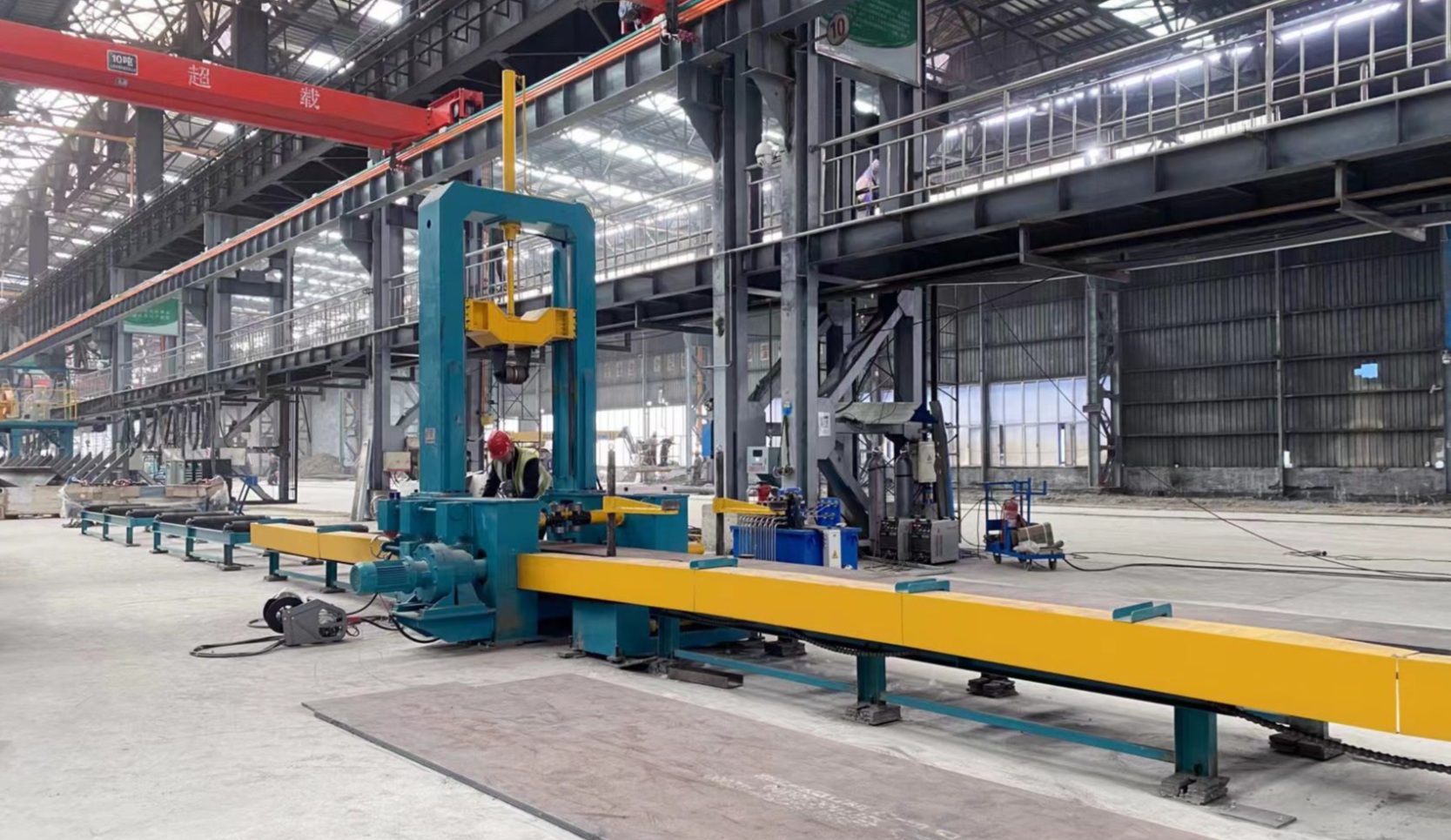

Машина для автоматичної збірки балок

• Висота полотна: 200-1800мм
• Товщина полотна: 6-32мм
• Ширина фланця: 200-800мм
• Товщина фланця: 6-40мм
• Довжина H-балки: 4000-15000мм
• Швидкість складання: 500-1200мм/хв

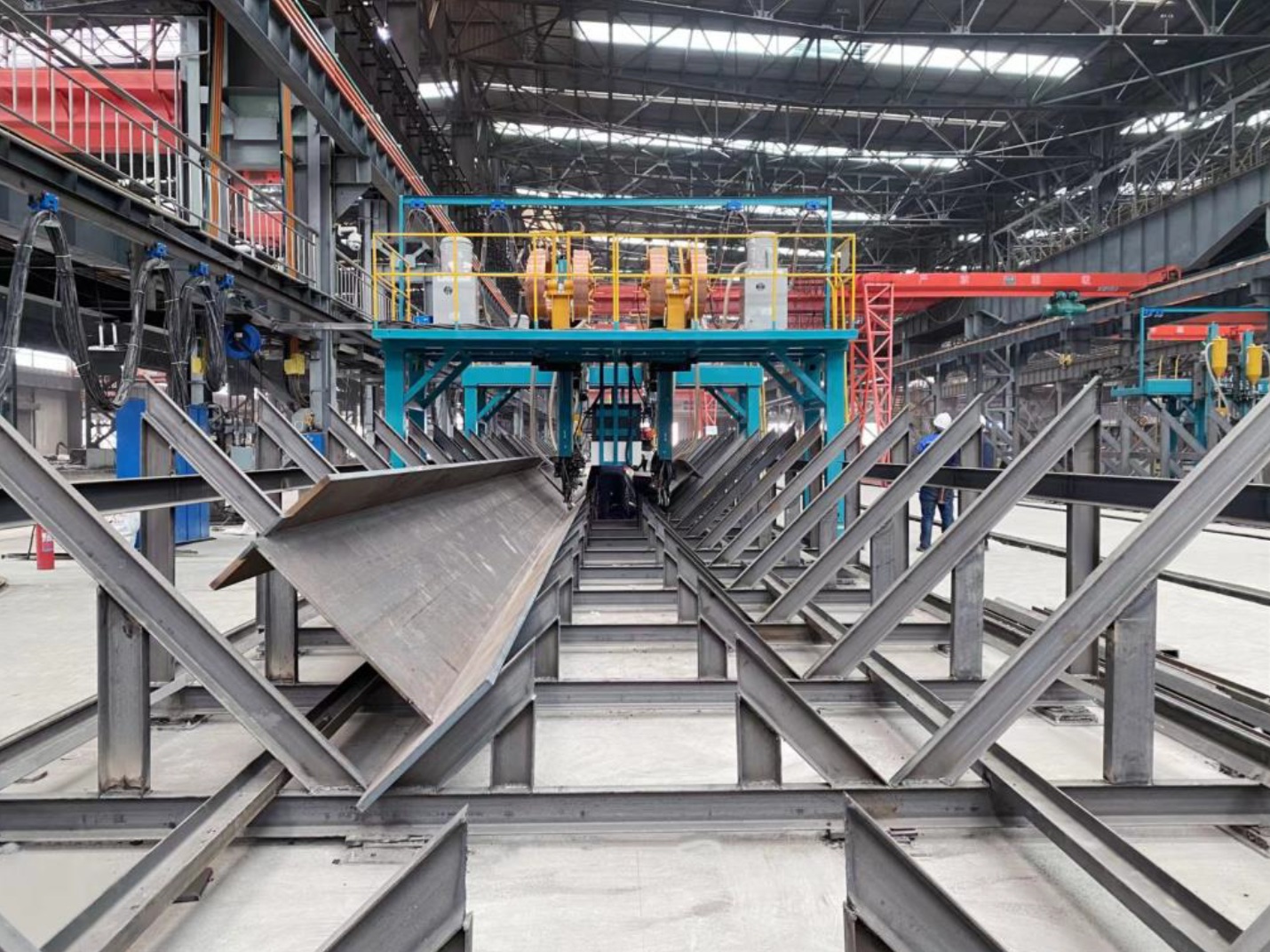

Зварювальний апарат портального типу (Подвійна дуга подвійний дріт апарат дугового зварювання)

• Висота полотна: 200-2000мм
• Товщина полотна: 6-32мм
• Ширина фланця: 200-800мм
• Товщина фланця: 6-40мм
• Довжина H-балки: 2000-12000мм
• Ширина портала: 5000 мм
• Швидкість зварювання: 200-1200мм/хв
• Швидкість холостого ходу: 3000 мм/хв
• Позиція зварювання: зварювання у формі човна (подвійна дуга подвійним дротом)

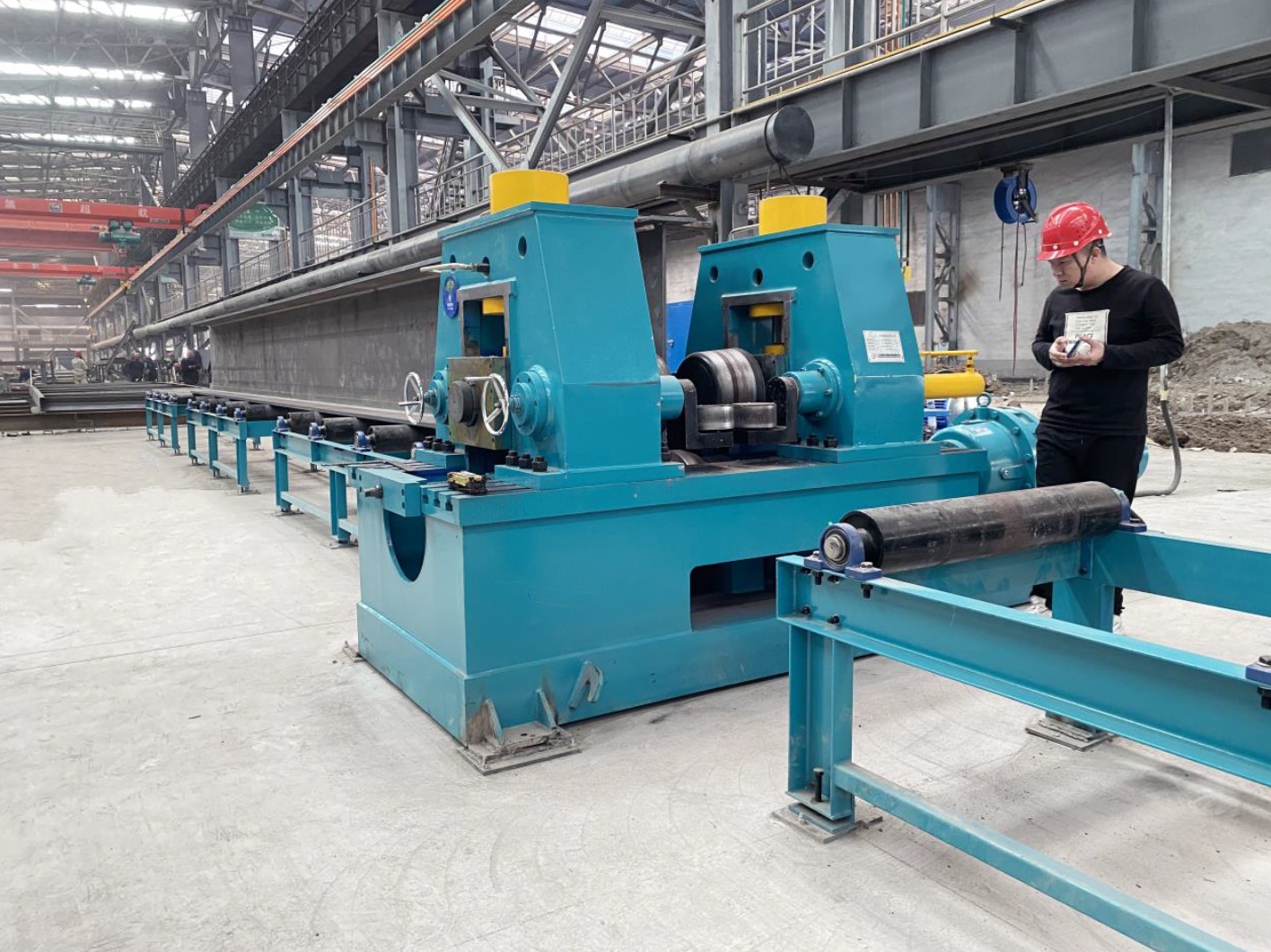

Гідравлічний рихтувальний верстат

• Ширина фланця:200-800мм
• Товщина фланця: 6-40мм
• Висота полотна: 350мм-2000мм (при висоті полотна 180-350 мм і товщиною крила менше 16 мм, використовується коригувальний ролик)
• Швидкість випрямлення 6-9 м/хв (гідравлічне регулювання швидкості)

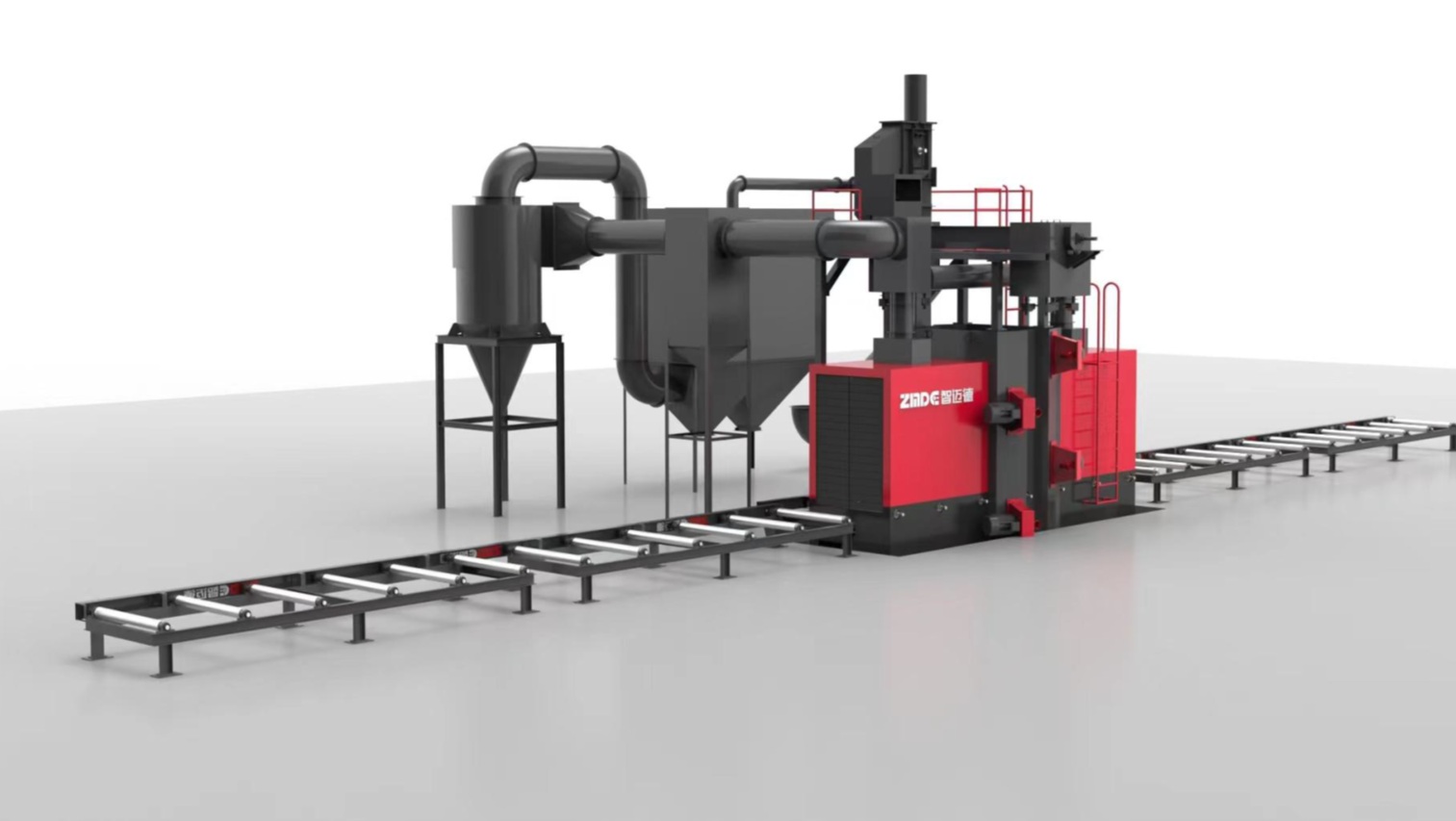

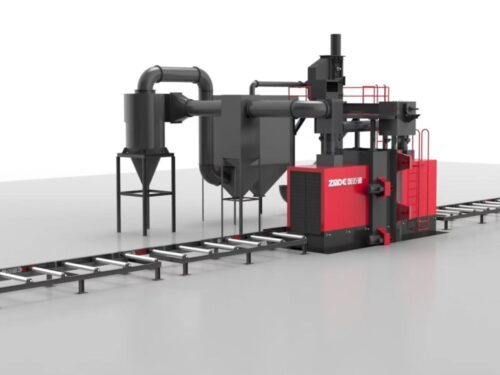

Дробеструйна машина (розміри заготовки)

• Ширина фланця: 200-800 мм
• Ширина полотна: 200-1800 мм
• Довжина: 12м
• Товщина полотна: 6-25 мм
• Товщина крила: 6-40 мм

Портальний плазмовий верстат для різання з ЧПУ

• Кількість пальників – 9 шт.
• Ефективна ширина різання: мм 3150.
• Ефективна довжина різання: мм 12000
• Товщина плазмового різання: мм ≤30
• Відстань підйому різака, мм 200
• Швидкість роботи машини, мм/хв 0-9000
• Точність автоматичного регулювання висоти, мм ≤± 1,0 мм
• Поздовжня лінійна точність на 12 метрах ±0,3 мм
