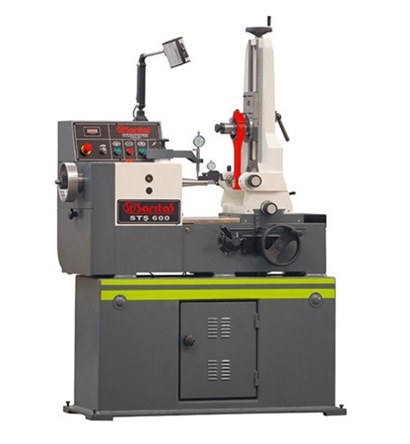

Верстат для розточування шатунів STS600, Saritas, Туреччина – призначений для високоточної механічної обробки втулок і підшипників шатунів двигунів внутрішнього згоряння різних типів і розмірів.
Конструкція верстата забезпечує:
- точне центрування шатуна;
- стабільну геометрію обробки;
- рівномірну якість поверхні;
- безпечні умови експлуатації.
Корпус робочої головки, стіл і колона виготовлені з високоякісного чавуну, що гарантує жорсткість та довговічність обладнання. Розточувальні шпинделі та оправки — з легованої сталі, термічно загартовані та відшліфовані.
Технічні характеристики:
| Найменування | Од.виміру | Параметр |
| Мін. відстань між осями отворів у шатуні | мм | 85 |
| Макс. відстань між осями отворів у шатуні | мм | 600 |
| Мін. діаметр розточування | мм | 15 |
| Макс. діаметр розточування | мм | 150 |
| Відстань між шпинделем і столом | мм | 185 |
| Частота обертання шпинделя | об/хв | 0–1300 |
| Швидкість автоматичної подачі стола | мм/об | 0,06–0,12 |
| Максимальне переміщення каретки шатуна | мм | 300 |
| Максимальне переміщення стола | мм | 25 |
| Потужність електродвигуна | кВт | 1,5 |
| Габаритні розміри (Д×Ш×В) | мм | 1330 × 790 × 1870 |
| Вага | кг | 620 |
Стандартна комплектація:
- Шпиндель для розточування з діапазоном Ø 14–29 мм — 1 шт
- Шпиндель для розточування Ø 38 мм — 1 шт
- Шпиндель для розточування Ø 59 мм — 1 шт
- Оправка із розсувним затиском, діапазон (19–30 мм) — 1 шт
- Оправка із розсувним затиском, діапазон (30–54 мм) — 1 шт
- Оправка із розсувним затиском, діапазон (54–115 мм) — 1 шт
- Пристрій для центрування — 1 шт
- Пристрій для налаштування інструменту — 1 шт
- Пристрій для налаштування інструменту з індикатором годинникового типу — 1 шт
- Пристрій для налаштування інструменту для малих діаметрів — 1 шт
- Картридж різця Ø 6×20 мм, лівий — 1 шт
- Картридж різця Ø 6×20 мм, правий — 1 шт
- Картридж різця Ø 10×25 мм, правий — 1 шт
- Картридж різця Ø 10×25 мм, лівий — 1 шт
- Картридж різця Ø 10×32 мм, правий — 1 шт
- Картридж різця Ø 10×32 мм, лівий — 1 шт
- Картридж різця Ø 10×50 мм, правий — 1 шт
- Картридж різця Ø 10×50 мм, лівий — 1 шт
- Картридж різця Ø 10×25 мм, для зняття фаски — 1 шт
- Ріжучі пластини для різців Ø 10 мм — 10 шт
- Ріжучі пластини для різців Ø 6 мм — 5 шт
- Насос для системи змащування — 1 шт
- Комплект сервісного інструменту — 1 комплект
- Освітлення робочої зони — 1 шт
- Балансувальні гайки та гумові елементи — 4 шт
- Інструкція з експлуатації — 1 шт
