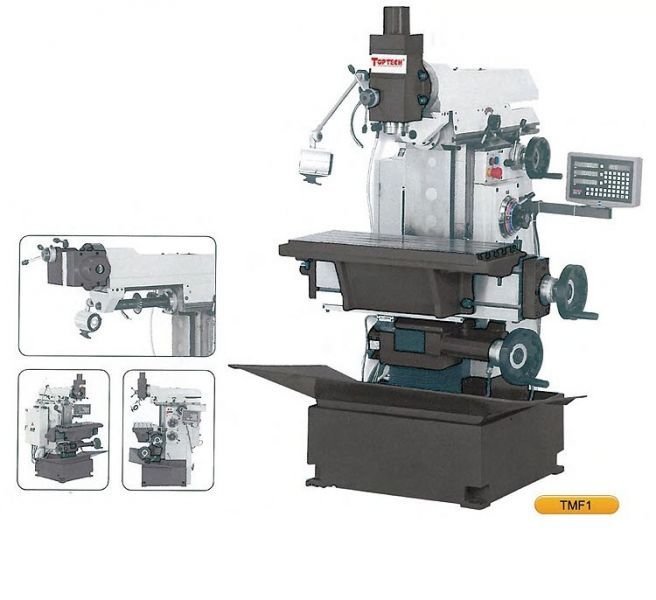

Широко універсальний фрезерний верстат TMF-1, стіл 750х320 мм, з УЦИ

Широко універсальний фрезерний верстат TMF-1, стіл 750х320 мм, з УЦИ

Розміри горизонтального столу, мм 750×320
Розміри вертикального столу, мм 830×225
Поздовжнє переміщення (вісь Х), мм 405
Поперечне переміщення (вісь Y), мм 200
Вертикальне переміщення (вісь Z), мм 390
Навантаження на стіл, кг 300
Вертикальна фрезерна головка
Частота обертання, хв – 1 40 – 1600
Шпиндельний конус ISO 40
Хід шпинделя, мм 80
Відстань від осі шпинделя до колони, мм 680
Відстань від шпинделя до столу, мм 60 – 445
Нахил головки шпинделя ±60°

Горизонтальний шпиндель
Частота обертання, хв – 1 40 – 1600
Шпиндельний конус ISO40
Відстань від шпинделя до столу, мм 35 – 425
Подання
Вісь Х, мм/хв 10 – 380
Вісь Y, мм/хв 10 – 380
Вісь Z, мм/хв 10 – 380
Прискорені подачі, мм/хв 1200
Т-подібні пази, мм 5/14/63
Т-подібні пази верт., мм 2/14/126
Потужність двигуна подачі, кВт 0,75
Потужність головного двигуна, кВт 2,2
Габаритні розміри, мм 1270×1320×1820
Маса, кг 1100
