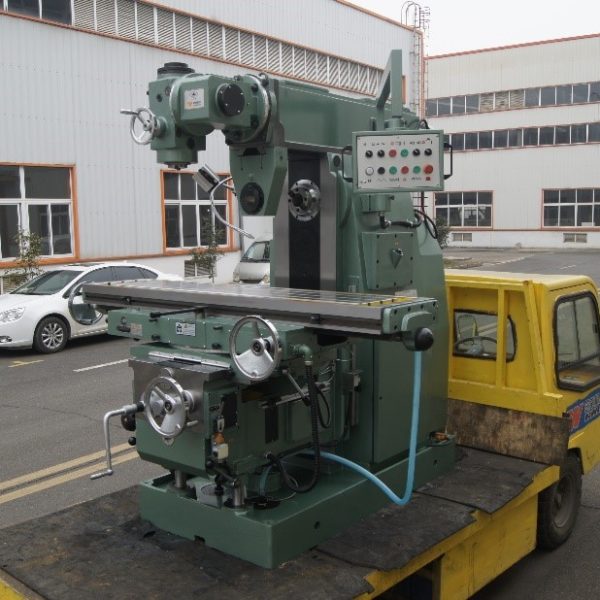

Широко універсальний фрезерний верстат Х6242 призначений для фрезерування всіляких деталей зі сталі, чавуну та кольорових металів циліндричними, дисковими, фасонними, кутовими, торцевими, кінцевими та іншими фрезами. Можливість налаштування верстата на різні напівавтоматичні та автоматичні цикли дозволяє успішно використовувати верстати для виконання робіт операційного характеру у потокових та автоматичних лініях у великосерійному виробництві.
Технічні характеристики
| СТІЛ | ||
| Робочий стіл | мм | 420×1800 |
| Т-подібні пази | мм | 3×18 |
| Відстань між Т-подібними пазами | мм | 90 |
| Навантаження на стіл | кг | 800 |
| ПЕРЕМІЩЕННЯ | ||
| Вісь Х (ручне/механічне) | мм | 1200 / 1180 |
| Вісь Y (ручне/механічне) | мм | 360 / 350 |
| Вісь Z (ручне/механічне) | мм | 470 / 450 |
| ШПИНДЕЛЬ | ||
| Конус вертикального шпинделя | 7:24, ISO40 | |
| Конус горизонтального шпинделя | 7:24, ISO50 | |
| Діаметр вертикального шпинделя | мм | Ø20 |
| Діаметр горизонтального шпинделя | мм | Ø29 |
| Діаметр переднього підшипника на вертикальному шпинделі | мм | Ø95 |
| Діаметр переднього підшипника на горизонтальному шпинделі | мм | Ø100 |
| Кількість швидкостей вертикального шпинделя | 12 | |
| Діапазон швидкостей | хв-1 | 52-1400 |
| Кількість швидкостей горизонтального шпинделя | 18 | |
| Діапазон швидкостей | хв-1 | 30-1500 |
| ПОДАЧІ | ||
| Кількість подач | 18 | |
| Діапазон поздовжніх подач (вісь Х) | мм/хв | 22-1100 |
| Діапазон поперечних подач (вісь Y) | мм/хв | 22-1100 |
| Діапазон поздовжніх подач (вісь Z) | мм/хв | 8.3-410 |
| Прискорена подача по осях X, Y | мм/хв | 2400 |
| Прискорена подача осі Z | мм/хв | 900 |
| ПОТУЖНІСТЬ | ||
| Головний двигун | кВт | 11 |
| Привід подач | кВт | 3 |
| Помпа подачі СОЖ | кВт | 0,12 |
| Двигун вертикальної фрезерної головки | кВт | 3 |
| ІНШІ ХАРАКТЕРИСТИКИ | ||
| Максимальний кут повороту столу | град | ±45° |
| Кут повороту універсальної фрезерної головки | град | 360° |
| Вертикальне переміщення пінолі шпинделя | мм | 80 |
| Відстань від осі горизонтального шпинделя до столу | мм | 30-500 |
| Відстань від осі горизонтального шпинделя до хобота | мм | 201 |
| Габаритні розміри | мм | 2522×2262×2210 |
| Маса | кг | 5300 |
| Країна | Китай |
|---|
