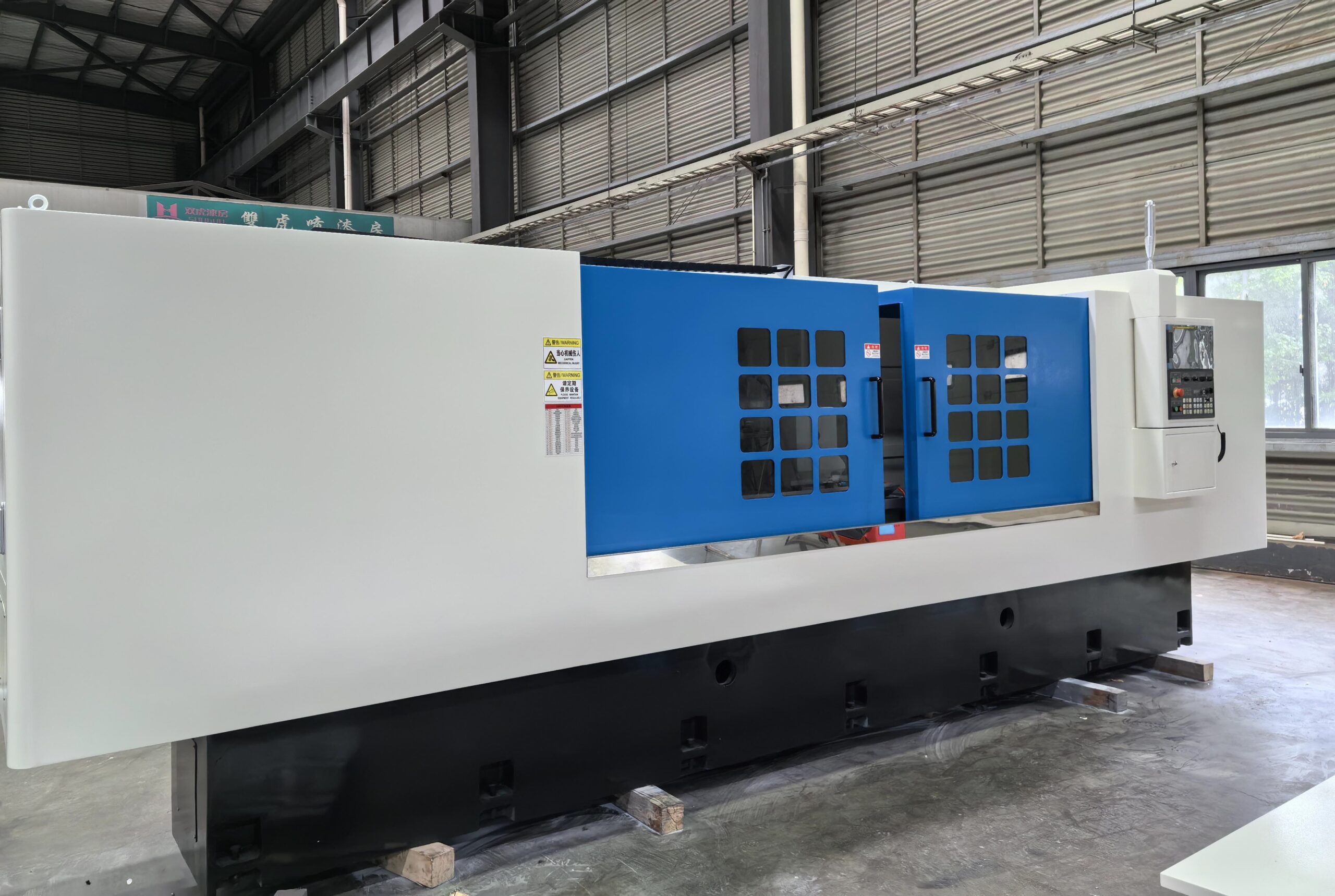

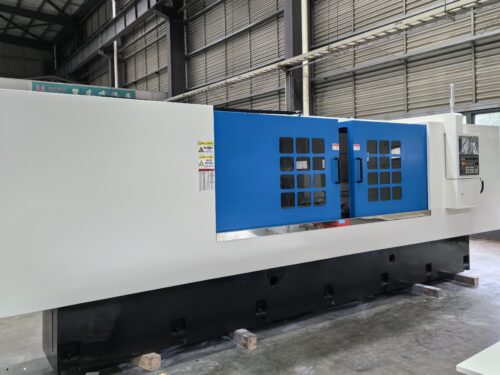

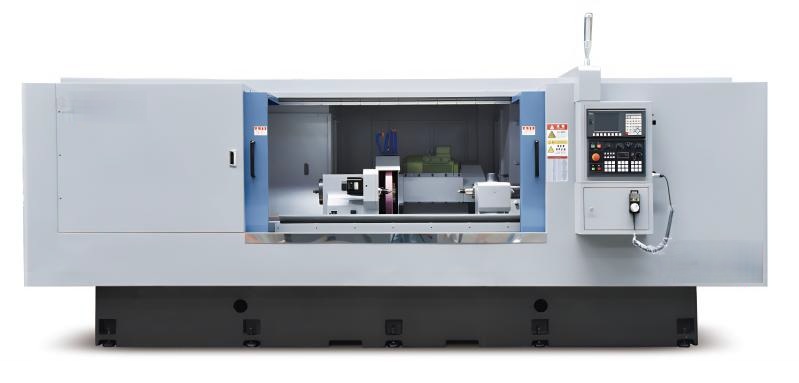

Круглошліфувальний верстат з ЧПУ ODM40P-150CNC, система FANUC Oi, діаметр шліфовки 400 мм на довжину 1500 мм
Призначений для високоточного зовнішнього шліфування деталей у серійному та одиничному виробництві. Оснащений сучасною системою керування FANUC Oi-TF PLUS, що забезпечує стабільну точність, автоматизацію процесів та високу ефективність обробки.
Верстат має максимальний діаметр зовнішнього шліфування 400 мм та відстань між центрами 1500 мм, що дозволяє обробляти широкий спектр валів, осей та інших циліндричних деталей. Підходить для підприємств машинобудування, металообробки та прецизійного виробництва.
Технічні параметри:
| Наименование | Единицы изм. | Параметр |
| Мощность обработки | ||
| Макс. диаметр вращения над станиной | мм | Ø450 |
| Макс. диаметр шлифования | мм | Ø400 |
| Расстояние между центрами | мм | 1500 |
| Макс. масса заготовки в центрах | кг | 300 |
| Шлифовальный круг | ||
| Скорость вращения круга | м/с | 45 |
| Размер | мм | Ø610/510*20-110*φ203.2 |
| Угол подачи | градусов | 90 |
| Шлифовальная головка-Ось X | ||
| Перемещение | мм | 400 |
| Минимальное значение настройки подачи | мм | 0.001 |
| Максимальная скорость перемещения | м/мин | 6 |
| Рабочий стол-Ось Z | ||
| Перемещение | мм | 1600 |
| Минимальное значение настройки подачи | мм | 0.001 |
| Максимальная скорость перемещения | м/мин | 8 |
| Максимальный угол поворота верхнего стола | градусов | +7/-7 |
| Головная бабка | ||
| Тип шпинделя | Центрирование | |
| Конус передней бабки | MК5 | |
| Частота вращения шпинделя передней бабки | об/мин | 0-600 |
| Задняя бабка | ||
| Конус пиноли задней бабки | MК4 | |
| Перемещение пиноли задней бабки | мм | 40 |
| Мощность | ||
| Мощность шпинделя шлифовального круга | кВт | 11 |
| Мощность серводвигателя оси X/Z | кВт | 2.5/3 |
| Мощность двигателя шпиндельной бабки | кВт | 2 |
| Двигатель насоса COЖ | л.с. | 1/2 |
| Масляный насос задней бабки | л.с. | 1 |
| Точность | ||
| Шероховатость (D-50, L-400) | мм | ≤Ra0.2 |
| Округлость (D-50, L-400) | мм | 0.0015 |
| Прямолинейность (D-50, L-400) | мм | 0.0035 |
| Общий | ||

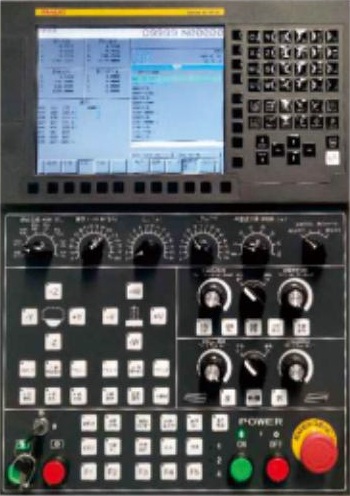

| ЧПУ | FANUC Oi-TF PLUS | |
| Размер | мм | 5800*2800*2200 |
| Вес нетто | кг | 9800 |
Стандартний комплект постчання:
| 1 | Система ЧПУ FANUC Oi-TF PLUS | 2 | Устройство правки шлифовального круга |
| 3 | Оправки для установки шлифовальных
кругов |
4 | Оправки для балансировки шлифовального
круга |
| 5 | Освещение рабочей зоны | 6 | Центры и xомут для установки заготовки |
| 7 | Пульт управления переносной с маховиком | 8 | Устройство фильтрации СОЖ |
| 9 | Сигнальная лампа | 10 | Автоматическая система смазки |
| 11 | Ограждение зоны резания – кабинетного типа | 12 | Комплект инструмента для наладки и
обслуживания станка |
| 13 | Комплект руководство по эксплуатации | 14 | Комплект выравнивающих опор |
| 15 | Алмазный карандаш | 16 | Теплообменник электрошкафа |
