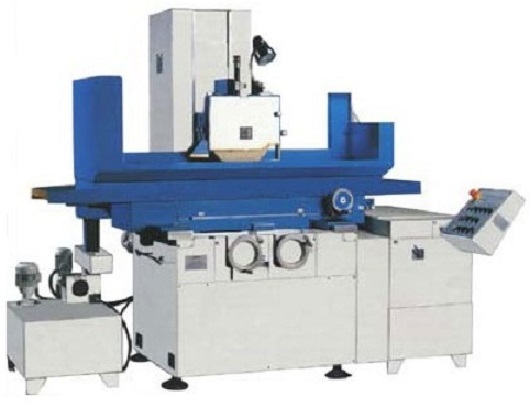

Плоскошліфувальний верстат по металу 3Л722В, стіл 800х400 мм, з УЦИ

Name: Плоскошліфувальний верстат по металу 3Л722В, стіл 800х400 мм, з УЦИ
SKU: 1456
Price: 986540 UAH
Availability: InStock

986 540,00₴ 🟢 В наявності

Категорії: Плоскошліфувальні верстати, Шліфувальні станки по металу

Призначення шліфувального верстата по металу 3Л722В

Плоско шліфувальний верстат 3Л722В з прямокутним столом і горизонтальним шпинделем та служить для обробки поверхонь деталей периферією або торцем шліфувального кола різних фасонних поверхонь заготовок профільованим кругом.

Технічні характеристики верстата 3Л722В-70

Параметр	Значення
Параметри оброблюваної заготовки
Найбільший розмір заготовки, що встановлюється:
– на столі (ДхШхВ), мм	800х400х400
– на електромагнітній плиті	800х400х280
Найбільша маса заготовки, що встановлюється на столі, кг	500
Технічні параметри верстата шліфувального
Розміри робочої поверхні столу (ДхШхВ), мм	800х400
Частота обертання шпинделя та шліфувального круга, об/хв	1460
Межі поперечної подачі стійки на хід стола, мм (допуск на граничні значення поперечної стійки на хід стола +_ 10%)	1-60
Поперечне переміщення стійки, мм	430
Вкрикальне переміщення шліфувальної бабки, мм	415
Величина автоматичної вертикальної подачі шліфувальної бабки, мм	1; 2; 4; 8; 12; 16; 24; 48
Ручна вертикальна подача шліфувальної бабки:
– на один розподіл лімбу, мм	0,002
– на одір оборот лімба, мм	0,2
Поздовжнє переміщення столу, мм	510
Межі швидкостей переміщення столу, мм	2-35
Швидкість поперечного переміщення стійки:
– при прискореному переміщенні, м/хв	1,2
– в режимі редагування, м/хв	0,150
Прискорене вертикальне переміщення шліфувальної бабки, мм/хв	200
Потужність приводу головного руху шліфувальної бабки, кВт	11 (7,5 спеціальне виконання верстата за технічним завданням Замовника)
Сумарна потужність встановлених на верстаті електродвигунів, кВт	20 (15 спеціальне виконання верстата за технічним завданням Замовника)
Параметри інструменту верстата
Шліфувальне коло ПП за ГОСТ Р 52781-2007 (ДхВхд)	450х100х203
Габарити та маса шліфувального верстата мод. 3Л722В-70
Габаритні розміри з приставним обладнанням (ДхШхВ), мм	3460х2630х2665
Маса шліфувального верстата з приставним обладнанням, кг	6550
Точнісні параметри зразка виробу
Точність обробки:
– площинність, мкм	5 (3)
– паралельність, мкм	6 (4)
– шорсткість поверхні, обробленої периферією кола, мкм	0,32 (0,16)
