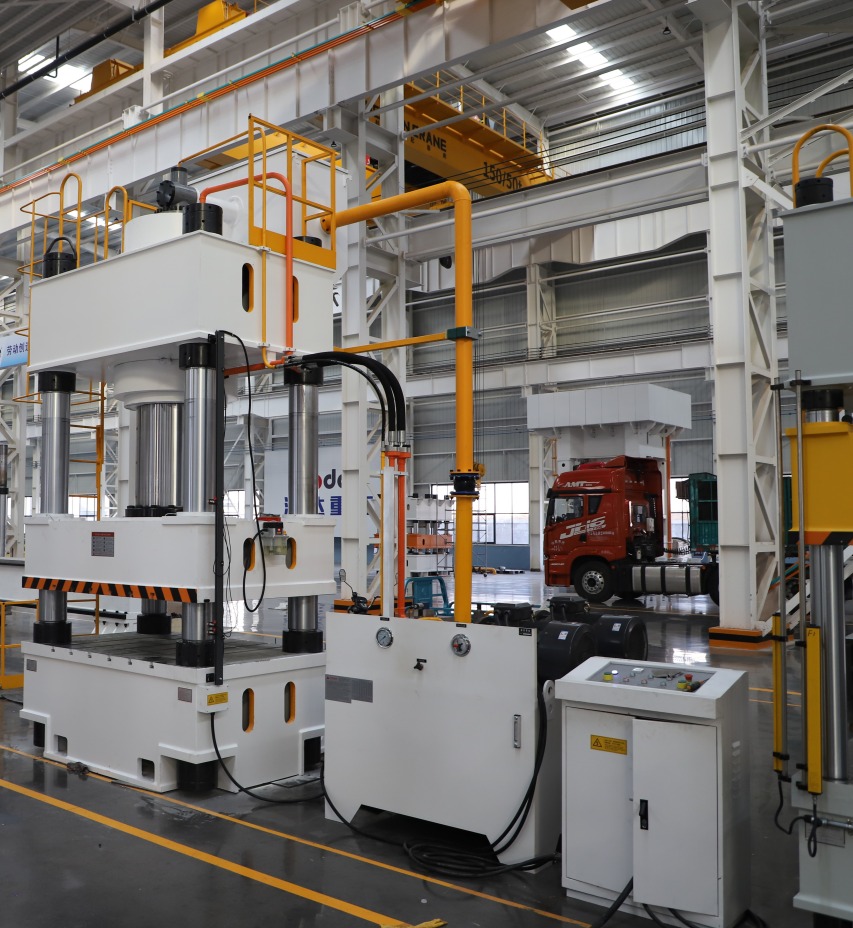

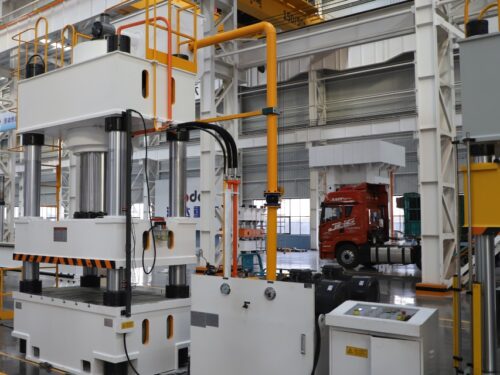

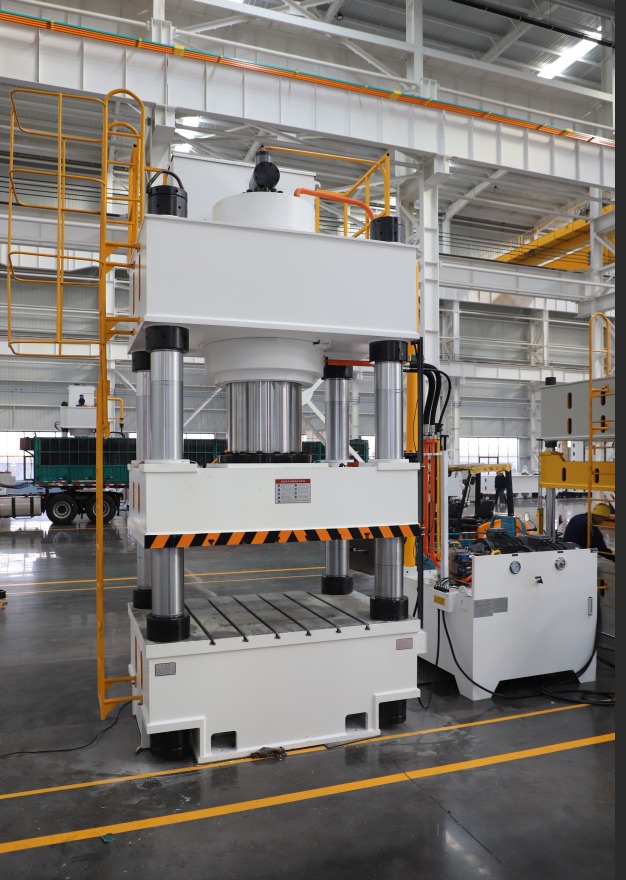

Прес гідравлічний 4-х колонний, глибокого витягування, зусиллям 1000 тонн , стіл 1500х1500 мм, без нагріву
Особливості конструкції:
- Пресс має два режими роботи – ручний і напівавтоматичний, які перемикаються на шафі керування.
- Система керування пресом використовує контролер інтегральної схеми (PLC), а кнопки керування циклами та процессами встановлені на операційній шафі керування.
- Гідравлічна система керування виконує такі основні функції відповідно циклу роботи: вільний хід або падіння плити, пресування, та зворотній хід.
- Робочий тиск у гідравлічній системі становить 25 МПа, а номінальний тиск у компонентах – 31,5 МПа, що сприяє збільшенню терміну служби компонентів гідравлічної системи.
- У головному масляному насосі високого тиску використовуються якісні аксіально-поршневі насоси, які приводяться в рух двигунами. Зазвичай блок двигуна основного масляного насоса встановлюється горизонтально.
- При роботі на пресу можна обмежувати тиск, обмежувати діапазон руху, положення плити та вносити зміни в дії процесу
- Прес оснащений автоматичним пристрій змащення для змащення 4 направляючих колонн
Пресс має системи безпеки:
- механічну(робочими та аварійними кінцевими вимикачами та упорами робочих положень)
- електричну(реле тиску, теплові та токові реле насосу)
- гідравлічну (гідрозамки та переливні клапана тиску)
Специфікація обладнання:
| Параметр | YQ32–1000T |
| Зусилля пресування, кН | 10000 |
| Робочий тиск гідравлічної станції, мРа | 25 |
| Максимальний хід ползуна (mm) | 1000 |
| Максимальна висота відкривання (mm) | 1600 |
| Розмір столу (mm) | 1400×1400 |
| Відстань між колонами | 1500х1500 |
| Швидкість опускання (mm/s) | 170-190 |
| Швидкість пресування (mm/s) | 10-18 |
| Швидкість зворотнього ходу (mm/s) | 170-190 |
| Потужність двигуна насоса, кВт | 90 |
| Тип насоса | 125YCY |
| Вага , кг | 49500 |

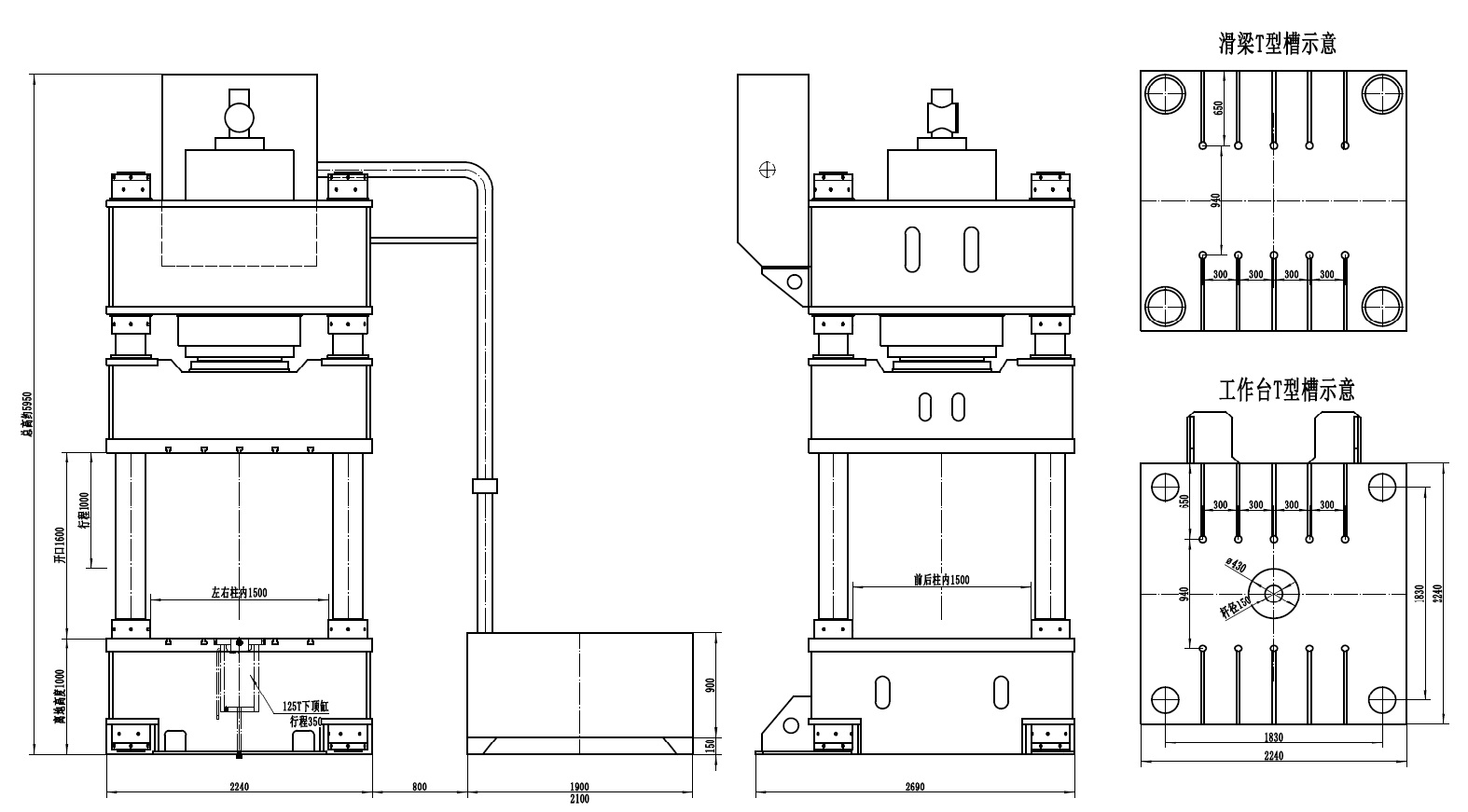

| Габаритні розміри | 1700х1700х4450 |
