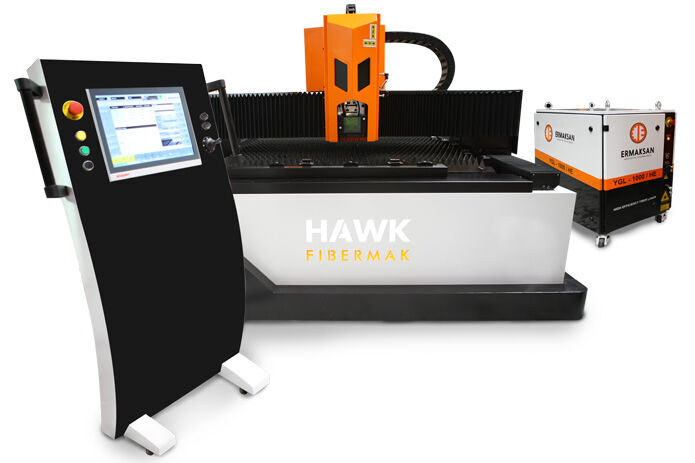

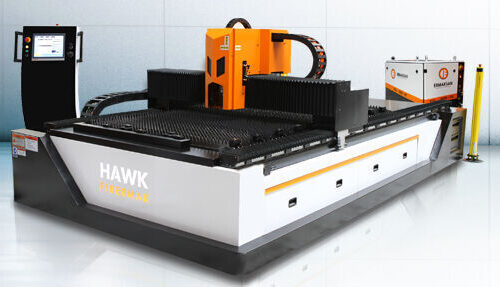

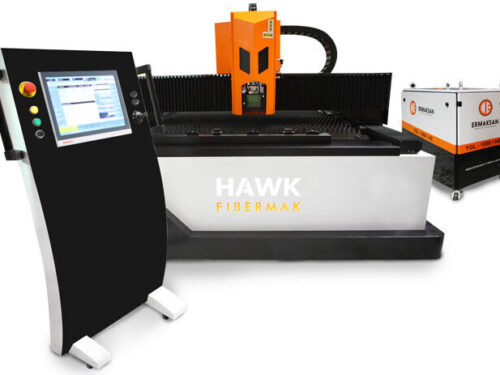

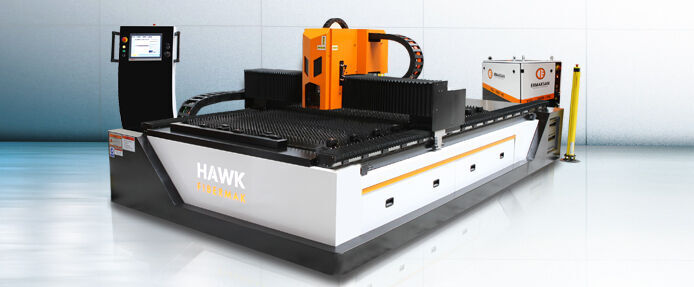

Верстат лазерної різки Ermaksan Hawk

Автоматизована установка лазерного розкрою листа
Оптоволоконний лазер Fibermak Ermaksan має жорстку конструкцію, високі швидкості, точність, ультрасучасний дизайн і низький
споживанням енергії. Технологія отримання та транспортування лазерного випромінювання оптоволокном, забезпечує виробництво пучка високої якості та дає можливість фокусування меншого порівняно з СО2 лазерами, плями та велику глибину різкості. Що у свою чергу в комплексі з високоточною обробкою відповідальних деталей та із застосуванням найкращих комплектуючих на виході дає найвищу якість різання листа на високих
швидкостях та точність. Також короткохвильове випромінювання оптоволоконних джерел дозволяє обробляти матеріали з високим коефіцієнтом відбиття – алюміній, латунь тощо. буд. Витрати обслуговування такого лазера мінімальні.
Установка лазерного розкрою Fibermak високопродуктивний комплекс розкрою листа з покращеними характеристиками швидкості, ергономіки та вражаючим дизайном. Високе прискорення 1G – у базовій комплектації
Високе прискорення – дає перевагу у продуктивності при переході від деталі до деталі
Чим складніша деталь підлягає обробці – тим вища продуктивність
Сертифікований дизайн, який має нагороди Good Design, Reddot

Модель HAWK 1000.3×1.5
Резонатор IPG
Діапазон потужності 5 – 100%
Якість лазерного променя 1 – 2,2 рад
Стабільність потужності ±1%
Діапазон пульсації частоти 0 – 5 кГц
Довжина хвилі лазера 1070 нм.
Ріжуча потужність (Висока якість)
Чорна сталь 8 мм
Нержавіюча сталь 4 мм
Алюміній 3 мм
Бронза 2 мм
Мідь 2 мм
Блок ЧПУ Beckhoff CP 2215
15” дисплей, клавіатура, PLC клавіші з боків, сенсорна клавіатура
CAD/CAM Landtec Expert Cut
Габарити заготовки 1500 x 3000 мм
Максимальна вага заготовки 400 кг
Кількість осей X, U, Y, Z (4 осі)
Переміщення
Осі X, U (сервопривідний стіл) 3050 мм
Вісь Y (сервопривідна консоль) 1530 мм
Вісь Z (сервопривідна ріжуча головка) 110 мм
Прискорення по всіх 4 осях 1 G (10м/сек2)
Векторна швидкість 106 м/хв
Абсолютна точність позиціонування ±0.1 мм
Повторюваність ±0.05 мм
Програмовані допоміжні гази:
Чорна сталь
Нержавіюча сталь
Алюміній
• Кисень 0,5 – 6 бар
• Повітря 0,5 – 25 бар
• Азот 0,5 – 25 бар
Ріжуча головка Precitec Light Cutter
Загальна потужність, що підключається 14 кВт
Габарити 9365 х 3740 х 2200
Вага машини 6000 кг
