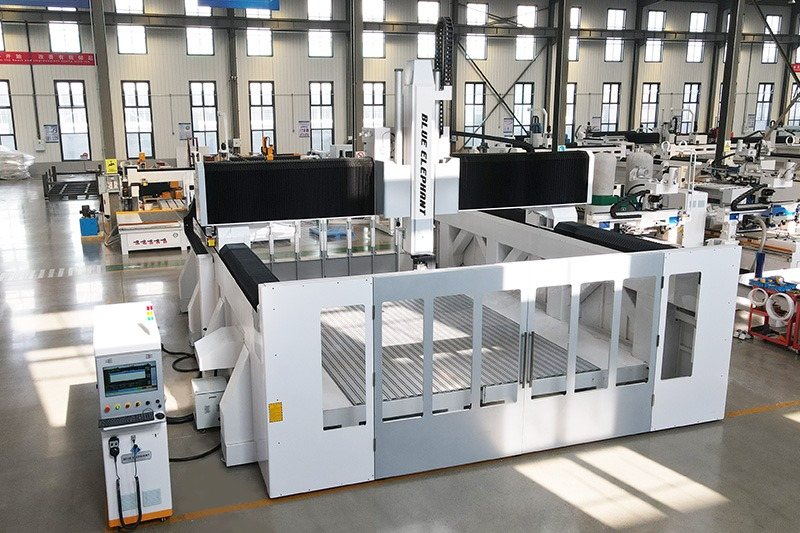

П’ятиосьовий портальний обробний центр з ЧПК 3055, робоче поле 5500х3000х2450 мм, ЧПУ SYNTEC – Це обладнання в першу чергу призначене для 5-осьової одночасної обробки неметалевих матеріалів, включаючи дерев’яні вироби, пінопласт (пінопласт), синтетичну деревину та смолу, і ідеально підходить для обробки дерев’яних автомобільних моделей, моделей кораблів, скульптурних форм та великомасштабних криволінійних форм.
Верстат має портальну конструкцію, що включає прецизійні лінійні напрямні HIWIN, прецизійні кулькові гвинти TBI та 5-осьову систему керування SYNTEC. Ключові характеристики включають 5-осьову функціональність RTCP, автоматичну зміну інструменту, високу швидкість та високу точність, а також великий робочий діапазон, що дозволяє виконувати повну обробку складних криволінійних поверхонь на великих заготовках за допомогою одного затискного пристрою.
Специфікація:
| Модель GMB2013 | Параметри |
| Робочий стіл | 5500*3000 мм |
| Розміри та кількість Т-пазів столу | 30*130*7 |
| X/Y/Z переміщення | 6000*3500*2500мм |
| Тип шпінделя | HSD 15KW-63F |
| Швидкість шпинделю | 30-8000 об/хв |
| Крутний момент шпинделя | 190 Нм |
| Потужність мотору шпінделя | 15 кВт |
| Ширина напрямних координати Х | 40 мм*2 шт |
| Ширина напрямних координати Y | 40 мм*2 шт |
| Ширина напрямних координати Z | 30 мм*2 шт |
| Діаметр кулькових гвинтів X/Y/Z | 63/50/50 |
| Кількість підшипників на обох кінцях (Кількість підшипників на обох кінцях) | 6/5/5 |
| X/Y/Z швидкість переміщення | 1200/1200/1000 мм/хв |
| Швидкість різання | 1-20000 мм/хв |
| Максимальна довжина інструмента | 400 мм |
| Максимальний діаметр інструмента | 300 мм |
| Максимальна вага інструмента | 20 кг |
| Кількість інструментів | 8 шт |
| Швидкість заміни інструментів | 6 с. |
| Точність позиціонування | 0.02мм/1000 мм |
| Точність повторюваності | 0.008мм/1000 мм |
| Сервомотори | Абсолютне двигуни SYNTEC: 2,0 кВт – 4 од. та 0,75 кВт – 2 од. |
| Загальна потужність | 45 кВт |
| Габарити (Д*Ш*В) | 9000*7500*6500мм |
| Вага верстату | 25 000 кг |
