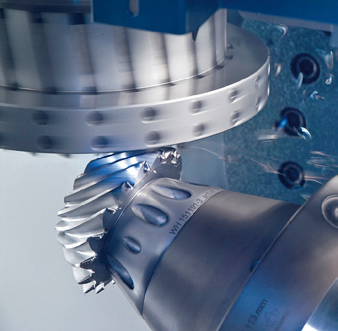

Зубофрезерний верстат OERLIKON С 30 для нарізання конічних спиральнозубих зубчастих коліс макс. діам 300 мм (Німеччіна) –

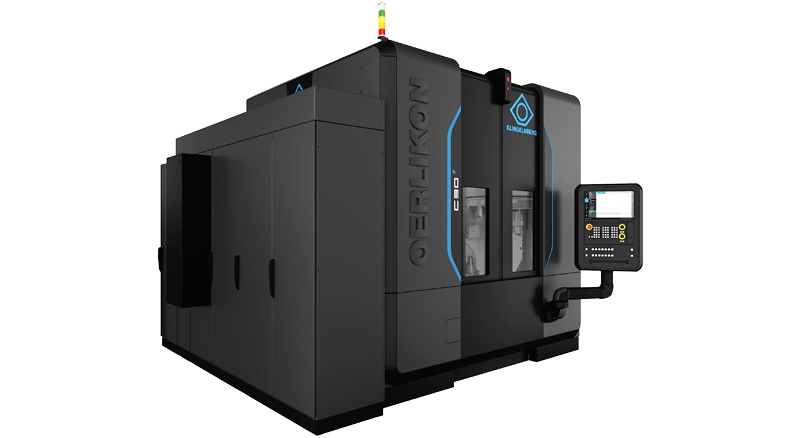

Завдяки постійному вдосконаленню вертикальної концепції, новий фрезерний верстат для конічних коліс Oerlikon C 30 встановлює нові стандарти в сухому фрезеруванні.
Усі верстати для обробки конічних зубчастих коліс цієї серії оснащені термостійкою станиною з віброізоляцією. Оптимізоване розташування осей фрезерного верстата дозволило скоротити величину переміщень та значно знизити навантаження на компоненти приводу, одночасно збільшивши жорсткість системи загалом.

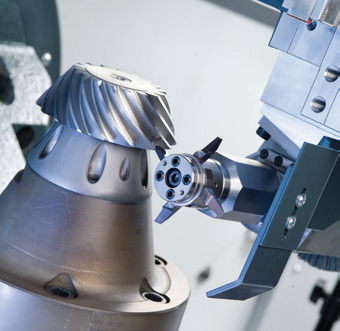

Крім того, інтегрований пристрій для видалення задирок методом PULSAR забезпечує найвищу продуктивність та універсальність та максимальну надійність технологічного процесу.
| Параметри заготовки | |
|---|---|
| Діаметр заготовки (макс.), мм | 280 |
| Діапазон нормальних модулів, мм | 1,5 – 6,5 |
| Ширина зуба (макс.), мм | 58 |
| Мін. / макс. кут спирали | 0° / 60° |
| Мін. / макс. кількість зубів | 6 – 180 |
| Мін. / макс. передаточне відношення | 1:1 / 1:10 |
| Параметри інструмента | |
|---|---|
| Радіус / діаметр зуборізної головки, мм | 39 – 105 (безпервне ділення) / 3,25“ – 7,5“ (одиничне ділення)) |
| Кількість груп різців (безперервно) | 5 – 19 (безпервне ділення) |
| Шпиндель різцевої головки (вісь A) | |
|---|---|
| Посадковий діаметр: наружний конус Gleason №14; 1:24, мм | Ø 58,227 |
| Число обертів шпинделя резцевої головки (макс.), об/хв | 1500 |
| Шпиндель заготовки (ось B) | |
|---|---|
| Посадковий діаметр: наружний конус Oerlikon 1:4, мм | Ø 140,11 |
| Посадковий діаметр: внутрішній конус Oerlikon №39, 1:19,764, мм | Ø 99,258 |
| Отвір в шпинделі заготовки, мм | Ø 93 |
| Число обертів шпинделя заготовки (макс.), об/хв | 1500 |
| Загальна потужність, кВА | 40 |
| Разміри верстату (Д x Ш x В), мм | 4850 x 2415 x 2900 |
| Вага нетто, прим., кг | 20000 |
| Країна | Европа |
|---|
