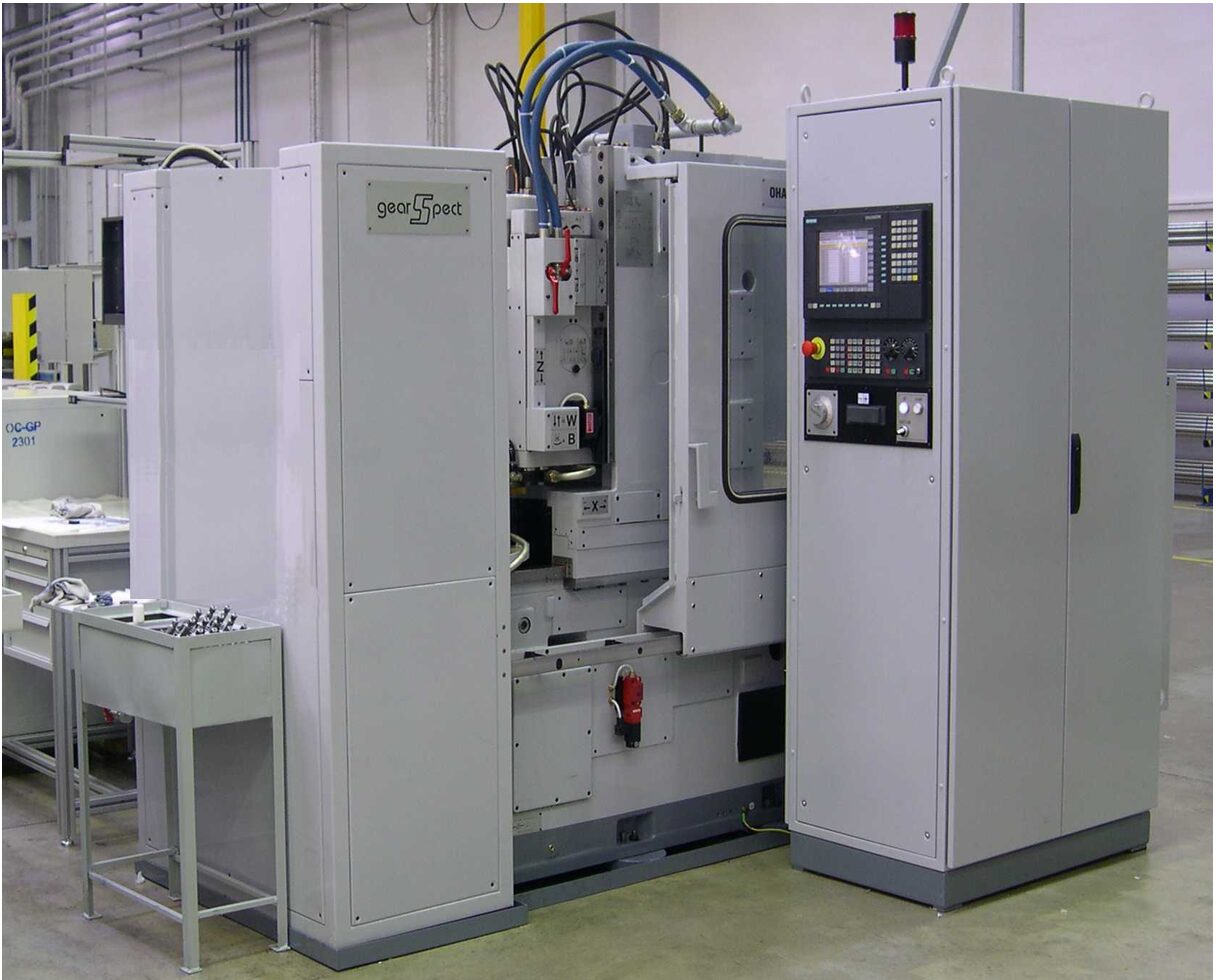

Вертикальный зубодовбальний верстат GearSpect (Чехія) OHA 16 CNC5, SINUMERIK 840 D SL, діаметр макс. 180 мм, m=5

Name: Вертикальный зубодовбальний верстат GearSpect (Чехія) OHA 16 CNC5, SINUMERIK 840 D SL, діаметр макс. 180 мм, m=5
SKU: 2645
Price: 26628100 UAH
Availability: InStock

26 628 100,00₴ 🟢 В наявності

На верстаті можна обробляти широку гаму різних типів зубчастих коліс з високою продуктивністю – модульних, прямозубих та косозубих

Категорія: Зубонарізні верстати

Опис
Відгуки (0)

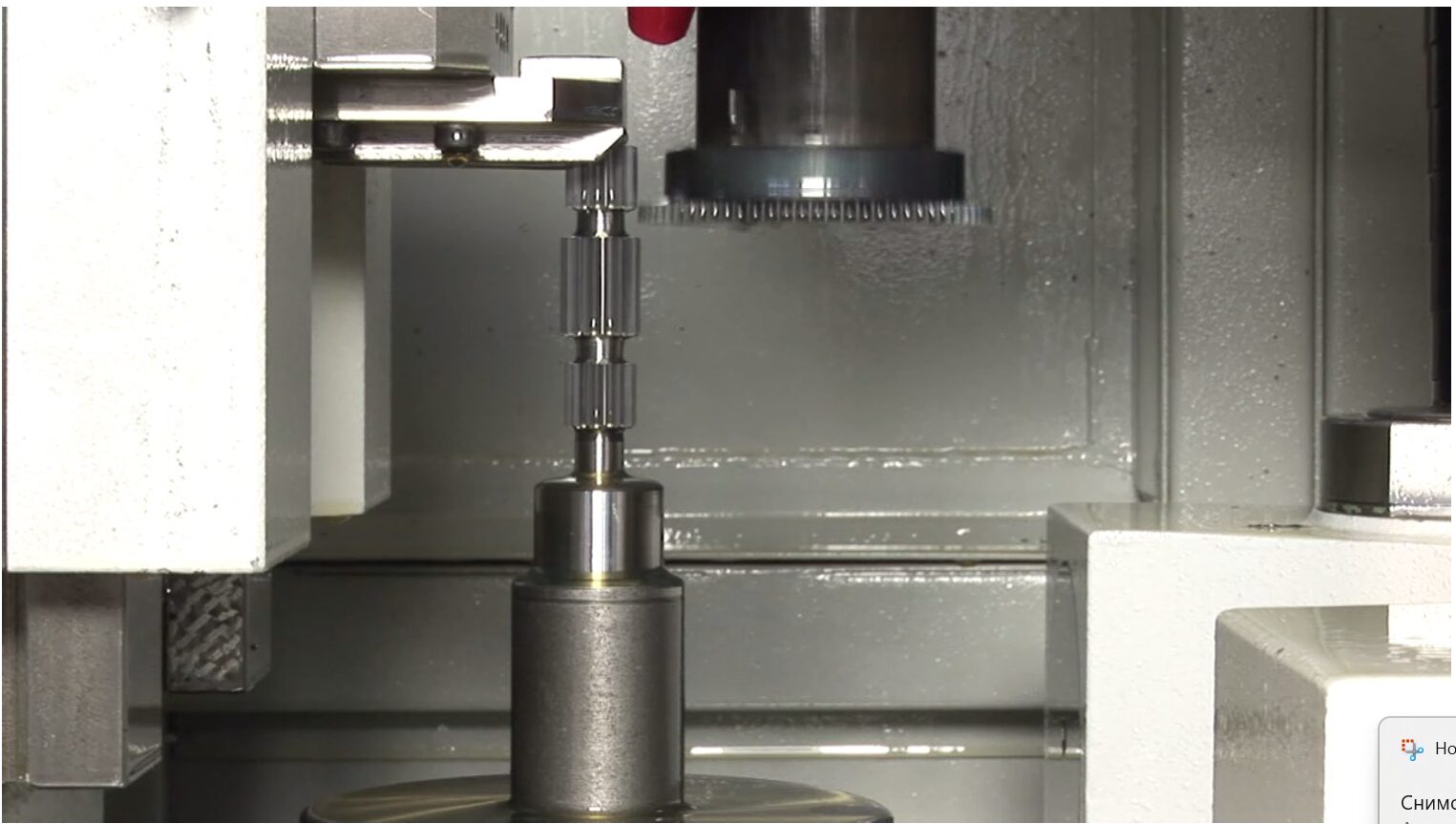

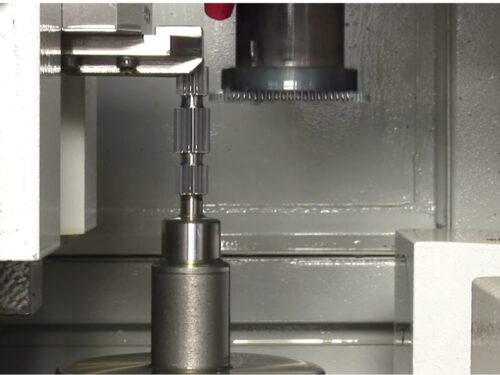

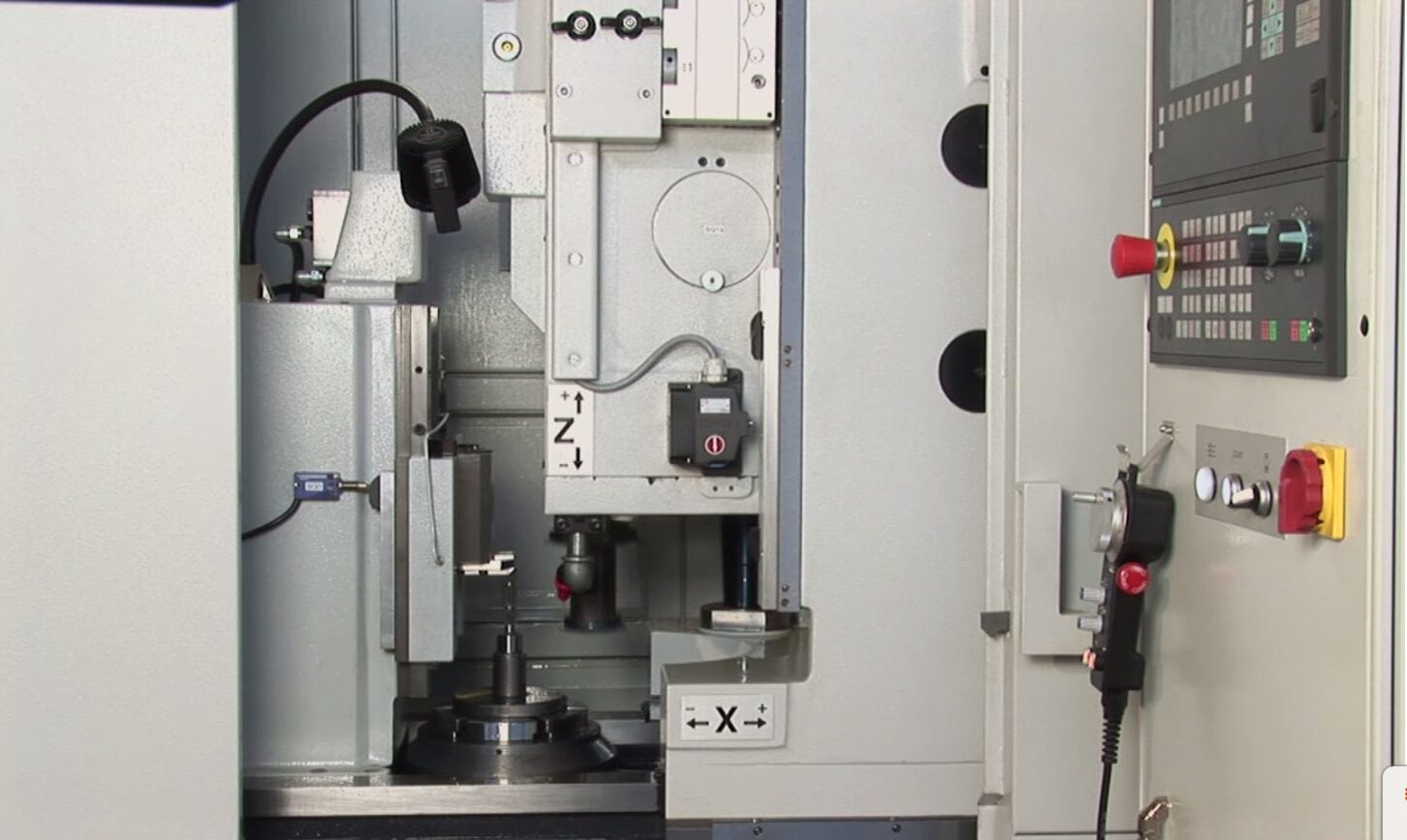

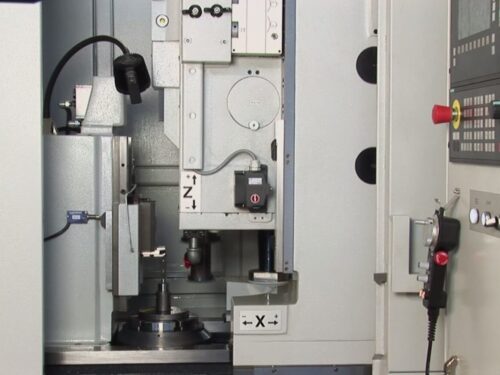

Вертикальный зубодовбальний верстат GearSpect (Чехія) OHA 16 CNC5, SINUMERIK 840 D SL, діаметр макс. 180 мм, m=5 – це високопродуктивний універсальний верстат, призначений для довбання зовнішнього та внутрішнього зубчастого зачеплення з прямими чи косими зубами. Окрім зубчастих коліс на верстаті можна обробляти сегменти. Великий робочий діапазон та технологічні можливості дозволяють використовувати верстат як у дрібносерійному, так і у великосерійному виробництві.

У системі ЧПУ є вбудовані цикли та функції для довбання обкатом:

• зовнішнього зубчастого зачеплення

• внутрішнього зубчастого зачеплення

• корекція міжосьової відстані між інструментом та заготівлею після контролю розміру через зуби (довжина загальної нормалі) або через ролики

Програми можна розширити на:

• довбання сегментів

• повторення виправленого останнього різу

• обробку кількох заготовок за одну установку

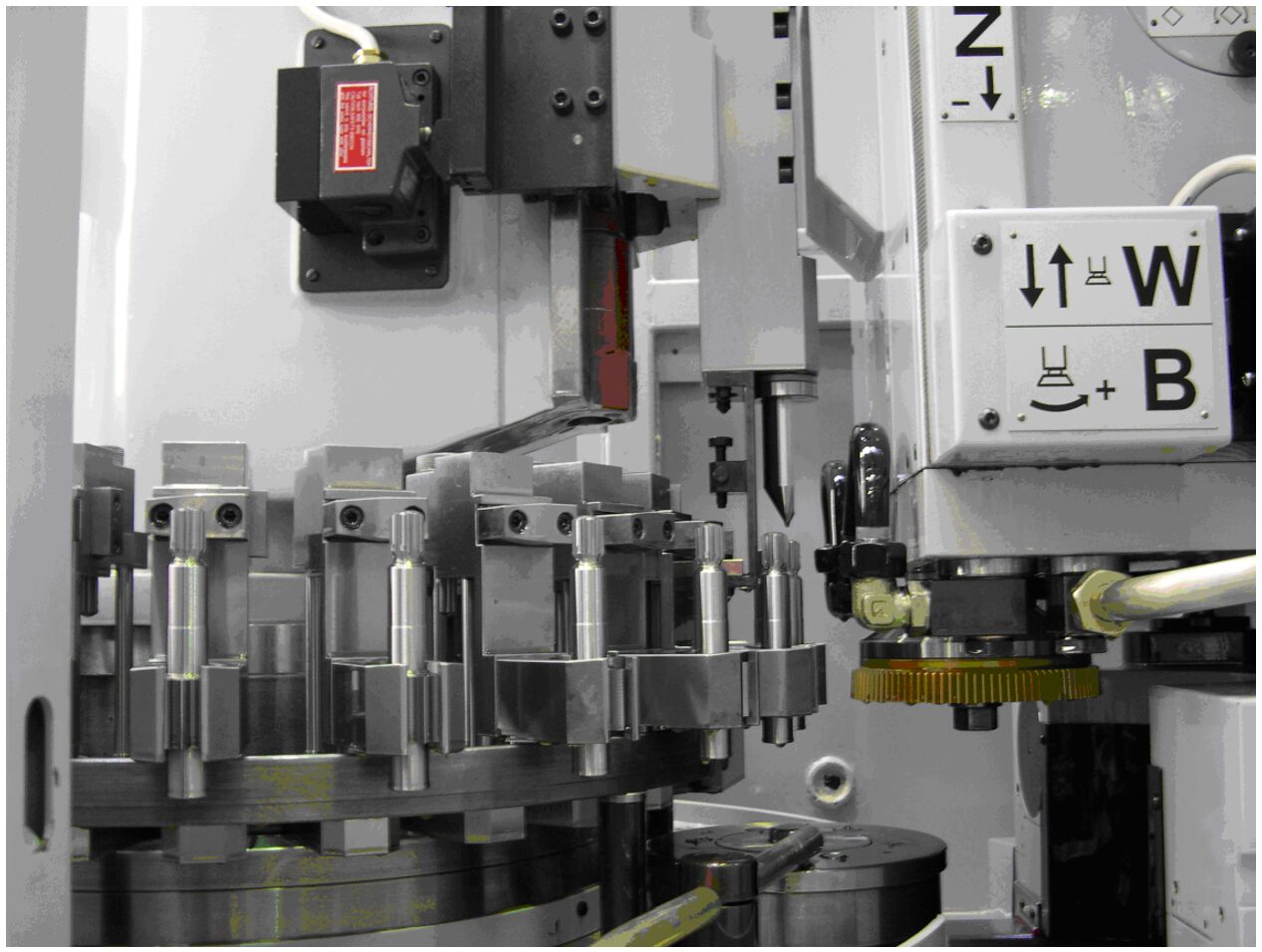

• обробку кількома інструментами, які одночасно встановлені на повзуні

• зміна напрямку обертання інструменту та заготовки після заданої кількості робочих циклів

№	Параметри	Од. вим.	OHA 16 CNC 5
1	Найбільший діаметр обробки зовнішній/внутрішній	мм	160/180
2	Максимальный модуль	мм	5
3	Найбільша ширина зубчатого вінця	мм	45
4	Відстаня між торцом довбяка та поверхнею робочого столу	мм	37 ÷ 370
5	Відстань від осі шпинделя до столу	мм	-60 ÷ 190
6	Номинальный діаметр инструменту	мм	100
7	Діаметер отвору в столі	мм	80
8	Диаметр столу	мм	188
9	Діапазон круговых подач для номінального діаметру инструменту	мм/хв	12,6 – 1600
10	Радиальная подача	мм/хв	3,6-224
11	Макс. частота подвійних ходів – плавне регулювання	мин-1	1120

12	Габаріти верстату	м	2,82,52,6
13	Вага верстату	кг	5 100
14	Підключення	-напруга 380+/-5%В -частота – 50Гц

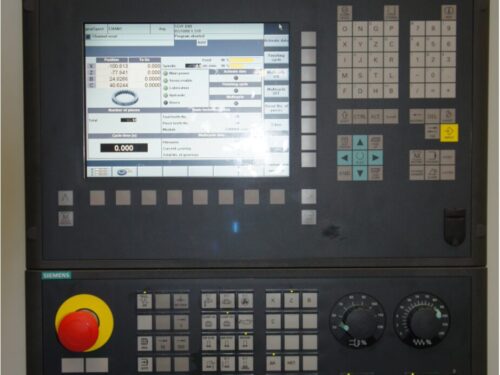

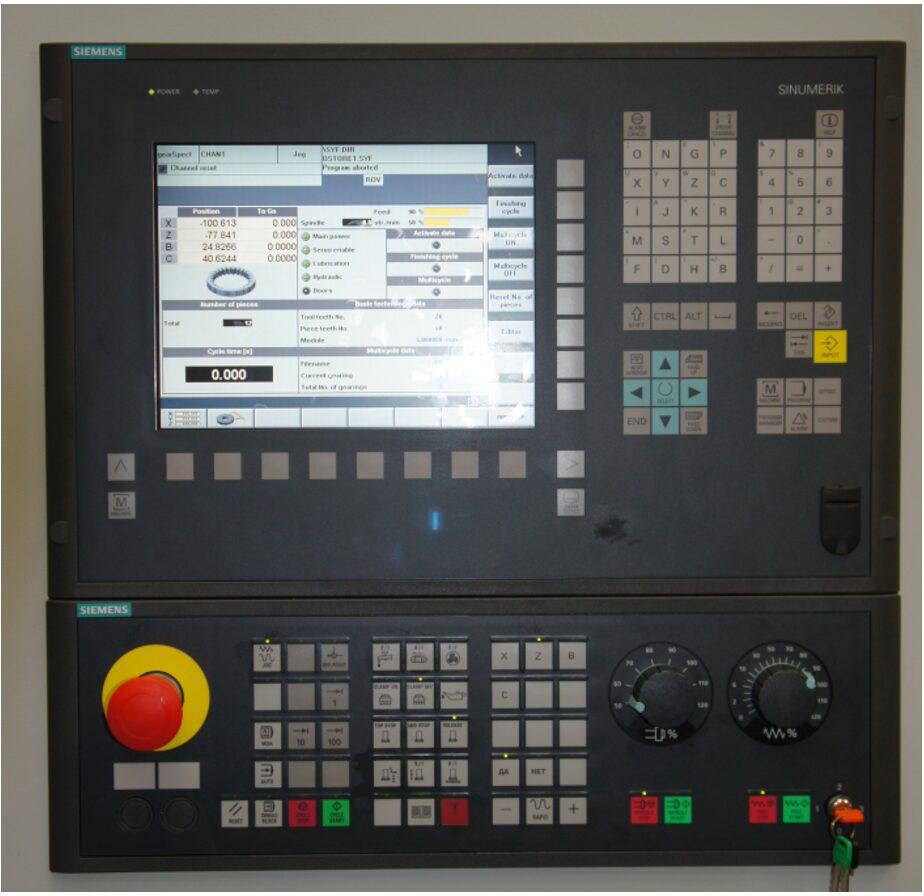

16	Система ЧПУ – SINUMERIK 840 D SL	Російський інтерфейс, керуючій траєкторією зі створеним електронним кінематичним зв’язком між шпинделем і осями подач з віссю деталі для створення евольвентного обгинання і поділу. Діалогове складання програм у системі ЧПУ.
