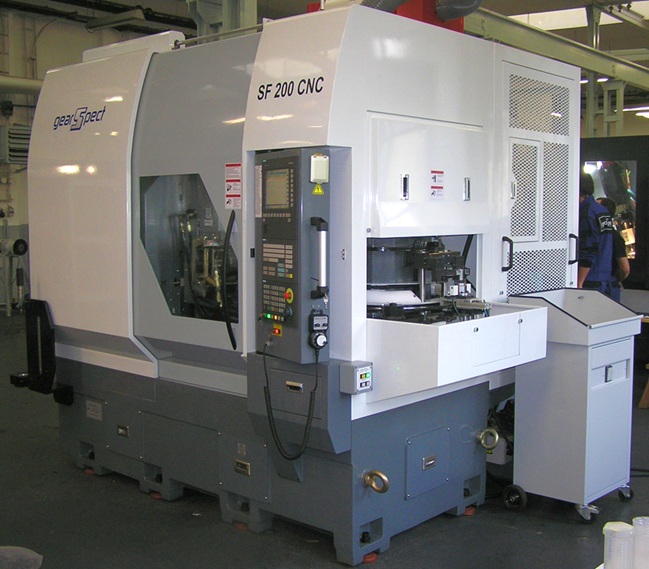

Зубофрезерний верстат з ЧПУ SF 200 CNC – це верстат з ЧПУ з 6 керованими осями, призначений для фрезерування циліндричних шестерень з прямими або косозубими зубами, зірочок і шліцьових валів для серійного або разового виробництва. Сучасна конструкція механічних агрегатів має підвищені динамічні характеристики в процесі різання і дозволяє використовувати високопродуктивний інструмент.
Двигун шпинделя розташований безпосередньо на ріжучій голівці. Привід передається на шпиндель через дві пари високоточних прямозубих шестерень з усуненням зазору для мінімізації помилок в трансмісії і підвищення жорсткості і точності передачі потужності.
Автоматичний затискач інструменту дозволяє верстату здійснювати швидкозмінні операції. Плита з фрезою гідравлічно затиснута в багатоточковій системі. Підвішування фрези на короткій довжині забезпечує високу жорсткість конструкції
| Параметри | Од. вим. | Значення |
| Найбільший діаметр зацеплення | мм | 200 |
| Максимальний модуль | мм | 6 |
| Мінімальний модуль | мм | 0,3 |
| Максимальний осьовий рух супорта фрези | мм | 350 |
| Максимальний элиптичний кут | ° | ± 45 |
| Максимальна кількість зубів | 1 | 3 – 1000 |
| Максимальний діаметр фрезы | мм | 180 |
| Максимальна довжина фрезы | мм | 190 |
| Максимальне переміщення фрези | мм | 170 |
| Діаметер оправок для фрез | мм | 16, 22, 27 |
| Конус шпинделя інструменту | NT No.40 | |
| Відстань від осі фрези до осі столу | мм | 15 – 215 |
| Відстань від осі фрези до поверхні столу | мм | 200 – 550 |
| Діаметр столу | мм | 240 |
| Відстань від конуса опорної станіни до поверх. столу | мм | 380 – 780 |
| Швидкість обертів шпинделя фрези | об/мин | 1 500 |
| Макс. швидкість руху в аксиальному напрямі | мм/мин | 12 000 |
| Макс. швидкість руху в радиальному напрямі | мм/мин | 12 000 |
| Макс. швидкість руху в тангенциальному напрямі | мм/мин | 4 200 |
| Maкс. Оберти робочого столу | об/мин | 200 |
| Потужність головного двигуна | kW | 12/16 |
| Вага верстату | кг | 9 000 |

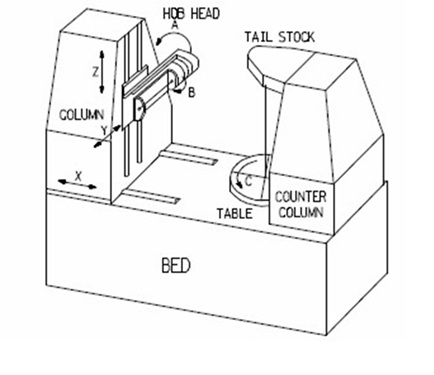

Рухи по ЧПУ осям:
- X -вісь радиальне зміщення оси
- Y – вісь – тангенциальне переміщення
- Z – вісь – осьове зміщення
- A – вісь – фрезерна головка
- B – вісь – швидкість фрези (швидкість за частотою інвертора)
- С – вісь – швидкість столу
