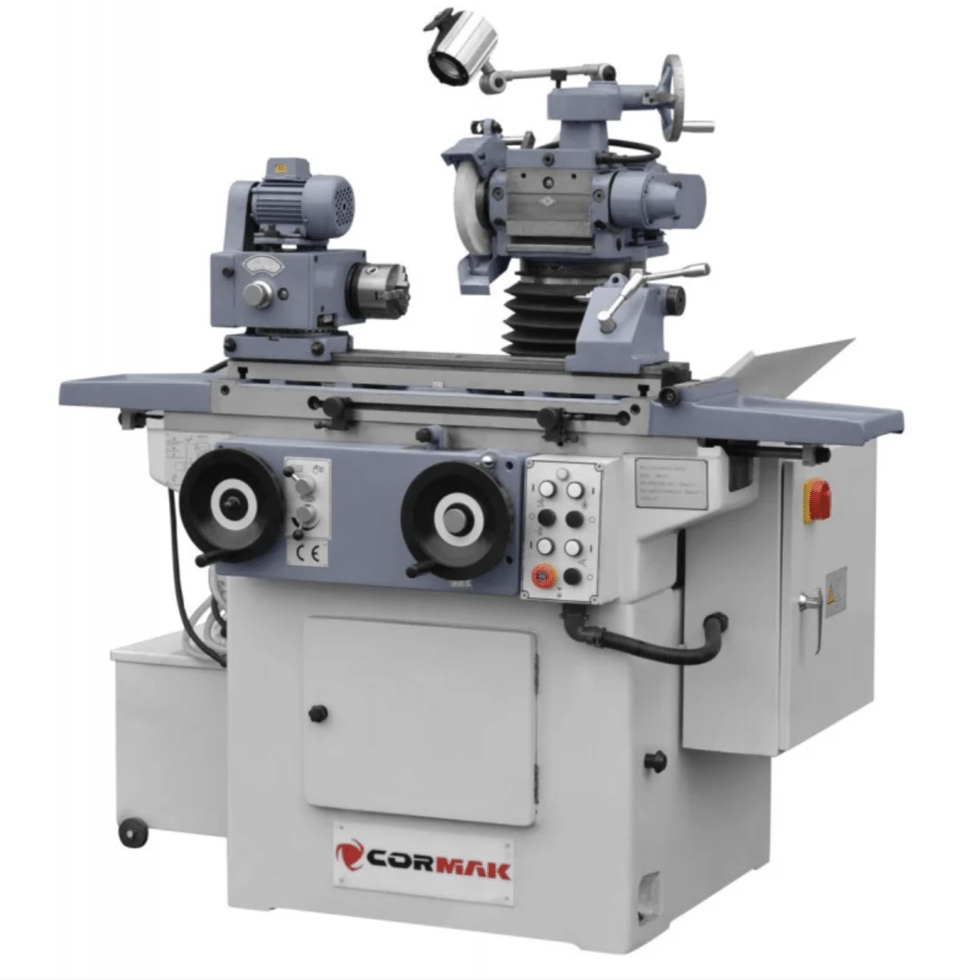

Круглошліфувальний/ внутрішліфувальний верстат Cormak USM5000

Круглошліфувальний/ внутрішліфувальний верстат Cormak USM5000 – Універсальна шліфувальна машина з широким спектром застосування, починаючи від шліфування валів і отворів, шліфування конусів, плоских поверхонь і шліфування (заточування) інструментів. До переваг машини можна віднести: Міцна конструкція (1300 кг), триточкова опора бабки, автоматична гідравлічна подача, багате стандартне обладнання.

Технічні параметри:

• Максимальний діаметр елемента – Ø200 мм
• Максимальна довжина елемента – 500 мм
• Зовнішні шліфувальні розміриØ5 – 50 x 400 мм
• Внутрішні шліфувальні розміриØ10 – 50 x 75 мм
• Розміри шліфувальних інструментів – 200 X 500 мм
• Розміри плоского шліфування – 100 x 50 мм
• Вага заготовки – 10 кг
• Конус бабки – MK2
• Швидкість обертання робочої бабки – 110/200/300 об/хв
• Діапазон нахилу робочої бабки – ±90°
• Монтажний діаметр – 100 мм
• Вертикальний хід бабки (ручний) – 200 мм
• Поперечний зсув передньої бабки (вручну) – 200 мм
• Поділка шкали регулювання висоти – 0,01 мм
• Регулювання висоти поворотом ручки – 1 мм
• Точне/грубе переміщення подачі – 0,0002 / 0,0005 мм
• Діапазон нахилу (в горизонтальній площині) шліфувального шпинделя – ±90°
• Швидкість шліфувального шпинделя – 2950 об / хв
• Максимальні розміри шліфувального круга (діаметр диска x ширина x діаметр отвору) – Ø200 x 20 x Ø75 мм
• Швидкість внутрішнього шліфувального шпинделя – 16000 об/хв
• Глибина шліфування – Ø25 x 20 x Ø6 мм / Ø10 x 10 x Ø3 мм
• Максимальний поздовжній хід столу – 480 мм
• Швидкість поздовжнього ходу столу (гідравлічна) – 0,1 – 6 м/хв
• Діапазон нахилу столу – +45° – -30°
• Конус задньої бабки – MK2
• Переміщення рукава – 14 мм
• Загальна потужність двигуна – 2,5 кВт
• Потужність шліфувальних дисків – 1,1 кВт
• Габаритні розміри – 1520 x 1142 x 1338 мм
• Вага – 1350 кг
