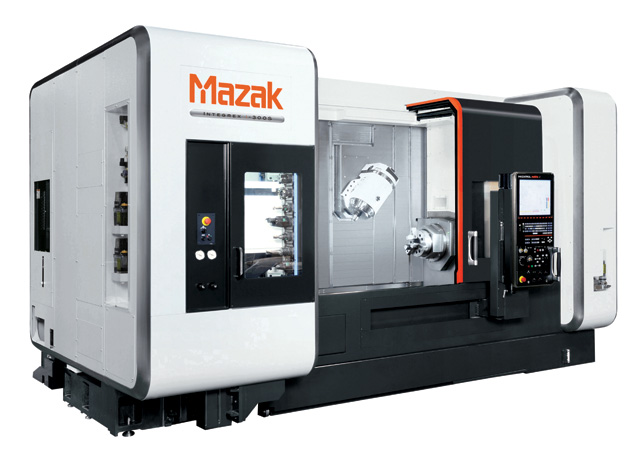

Двошпиндельний токарно-фрезерний обробний центр з ЧПУ MAZAK INTEGREX, діаметр 650 мм х 1500 довжина – призначений для виконання операцій: точення, фрезерування, контурної обробки з використанням осі, безцентрової обробки з використанням осі В і т.д. Нові багатоцільові верстати INTEGREX I-серії поєднують у собі максимальну багатофункціональність і точність, необхідні для виробників складних деталей середнього розміру.
Верстати Integrex i оснащені шістьма інтелектуальними функціями Mazak.
Система ЧПУ «MAZATROL MATRIX 2», встановлена на верстаті, гарантує:
- Висока якість завдяки субмікронному збільшенню та нано контролю:
- Висока точність обробки забезпечена субмікронним (0.0001 мм) мінімальним збільшенням програми і для системи ЧПУ Mazatrol та для програм EIA/ISO.
- Швидкодійна здатність обчислення системи забезпечує високу точність, високошвидкісну обробку навіть із субмікронними командами програми.
| Модель | INTEGREX i-200ST(1500U) |
| Мах. Діаметр деталі, що обробляється | Ø 650 мм |
| Мах. Діаметр деталі, що обробляється (нижня револьверна головка) | Ø 420 мм |
| Максимальна довжина, що обробляється | 1500 мм |
| Max. діаметр прутка, що обробляється 1-й / 2-й шпиндель | Ø 76 мм / Ø 76 мм |
| Робочий хід (X / Y / Z) | 615 / 250 / 1585 мм |
| Робочий хід по осі W/B | 1 539 / -30° ~210° |
| Головний шпиндель / Другий шпиндель | |
| Розмір патрона | 8” Ø 203,2 мм / 8” Ø 203,2 мм |
| Частота обертання | 5 000 об/хв, |
| Кількість швидкостей шпинделя | 1 – плавне регулювання |
| Діаметр отвору в шпинделі | Ø 80 мм |
| Внутрішній діаметр підшипника | Ø 130 мм |
| Мінімальна дискретність індексування шпинделя | 0,001° |
| Потужність АС двигуна (30 хв / постійне навантаження) | 22 / 18,5 кВт |
| Фрезерний шпиндель | |
| Потужність АС двигуна (30 хв / постійне навантаження) | 22/15кВт |
| Мах. Крутний момент фрезерного шпинделя | 120 Нм (12,2 кгс·м) |
| Частота обертання | 12 000 об/хв |
| Мінімальна дискретність індексування шпинделя | 0,0001° |
| Час індексації головки на кут 90° | 0,5 сек |
| Система автоматичної зміни інструмента | |
| Хвостовик інструментальної оправки | HSK-А63 (T63) |
| Місткість магазину | 36 інструментів |
| Фрезерний інструмент | Ø90 мм x 400 L мм; 12 кг(Ø125 мм) |
| Державка токарного інструменту | □ 25 мм |
| Діаметр хвостовика розточувальної оправки | Ø40 мм |
| Час зміни інструмента | 0,2 сек |
| Напруга живлення | 380 В, 3 фази, 50 Гц |
| Нижня револьверна головка | |
| Кількість інструментів | 9 |
| Державка токарного інструменту | □ 25 мм |
| Діаметр хвостовика розточувальної оправки | Ø32 мм |
| Час зміни інструмента | 0,14 сек |
| Швидкість подачі | |
| Прискорене переміщення: по осі Х / Y / Z / W | 50 / 40 / 50 / 30 м/хв |
| Прискорене переміщення: по осі C | 555 об/хв |
| Напруга живлення | 380 В, 50Гц, 3 фази |
| Габаритні розміри | 4910х2800 мм |
| Вага обладнання | 15 200 кг |
| Країна | Европа |
|---|
