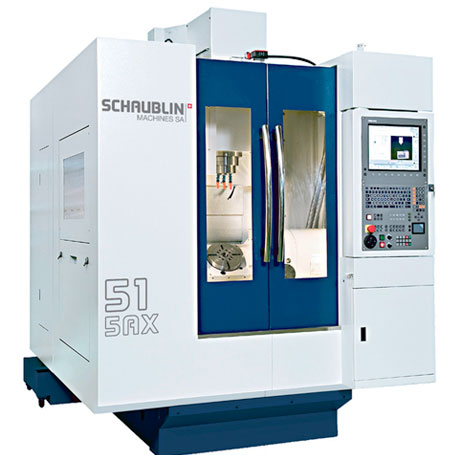

Високоточний 5-осьовий вертикально-фрезерний обробний центр з ЧПУ «SCHAUBLIN 51-5AX CNC 15’000» – Прецизійний 5-осьовий вертикально-фрезерний обробний центр з ЧПУ Schaublin SA 51-5AX призначений для обробки деталей складної конфігурації з високою точністю та якістю обробленої поверхні. Змонтовані на високопрочній чавунній станині вузли та механізми верстата, наявність високоточного шпинделя, прецизійні кулько-гвинтові пари, наявність додаткової системи точного позиціонування дозволяють досягати точності позиціонування 0,007 мм, повторюваності – 0,004 мм.
Для вивірки інструменту та деталі в процесі обробки застосовуються головки “Renishaw” різної конструкції.
Система ЧПУ «Heidenhain iTNC », що встановлюється на верстаті, проста і зручна в роботі, включає велику кількість допоміжних програм, що дозволяють спростити процес роботи оператора з підготовки керуючих програм для обробки деталей.
Електроустаткування верстата виконане з урахуванням вимог ЄС. Шафа управління змонтована безпосередньо на верстаті, що дозволяє економити виробничі площі, та забезпечує безперешкодний доступ при обслуговуванні. Панель стаціонарного пульта управління розташована у зручному для оператора місці з урахуванням вимог ергономіки.
Верстати відповідають вимогам ЄС і всім найсучаснішим вимогам до металообробного обладнання.
Технічні характеристики:
| Поздовжнє переміщення по осі X, мм | 300 |
| Поперечне переміщення по осі Y, мм | 400 |
| Вертикальне переміщення по осі Z, мм | 430 |
| Вісь А, поворот ° | 30-120 |
| Вісь С, поворот ° | 360 |
| Відстань від торця шпинделя до поверхні столу, мм | 45-475 |
| Діаметр поворотного столу, мм | 210 |
| Максимальне навантаження на стіл, кг | 50/75 |
| Т-подібні пази, мм/у шт. | 12/4 |
| Конус шпинделя | HSK A63 |
| Потужність двигуна шпинделя, кВт | 18 |
| Тип приводу | прямий |
| Кількість обертів шпинделя, об/хв | 15 000 |
| Крутний момент, Н·м | 36,6 |
| Потужність приводів осей, кВт | 2,64 (X, Y) 5,7 (Z) |
| Подачі: | |
| Прискорені переміщення осями X, Y, Z, м/хв | 30 |
| Максимальна подача при різанні, м/хв | 12 |
| Ємність магазину карусельного типу | 20 |
| Стандарт хвостовика інструмента | HSK A63 |
| Максимальний діаметр інструмента, мм | 80 |
| Максимальна вага інструмента, кг | 6 |
| Максимальна довжина інструмента, мм | 250 |
| Час зміни інструменту (інструмент-інструмент), з | 3 |
| Точність позиціонування (X, Y, Z) мм | 0,007 |
| Повторюваність (X, Y, Z) мм | 0,004 |
| Точність Позиціонування (вісь А), сік | 20 |
| Повторюваність (вісь А), сік | 8 |
| Точність Позиціонування (вісь С), сік | 10 |
| Повторюваність (вісь С), сік | 4 |
| Діаметр ШВП (всі осі), мм | 32 |
| Крок ШВП осей X, Y, Z | 10 |
| Система подачі СОЖ: | |
| Ємність бака СОЖ, л | 170 |
| Напруга, В | 400 |
| Частота, Гц | 50 |
| Припустимі відхилення, % | ±5 |
| Габарити та вага верстата: | |
| Габаритні розміри: – Довжина, мм – ширина, мм – висота, мм |
1 800 2 663 2 568 |
| Вага верстата, кг | 5750 |
| Інше: | |
| Колір верстата (2 стандартні кольори) | RAL 7035 RAL 5013 |
| Числове програмне управління: | |
| Тип ЧПУ | Heidenhain |
| Країна | Европа |
|---|
