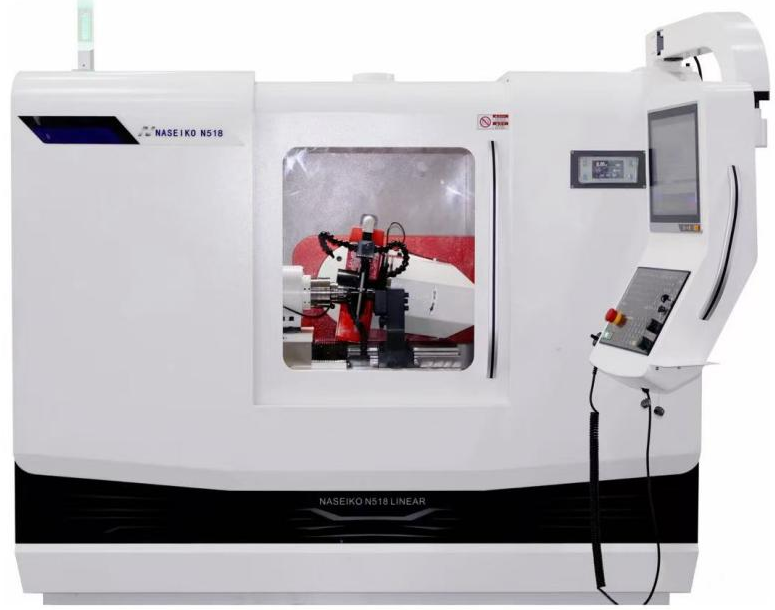

Різьбошліфувальний верстат з ЧПУ, 4-осьовий шліфувальний верстат для нарізання різьби, NZ-518, 1-20 мм різьба

Різьбошліфувальний верстат з ЧПУ, 4-осьовий шліфувальний верстат для нарізання різьби, NZ-518, 1-20 мм різьба

Особливості конструкції:

1. Вісь X – Лінійна вісь; лінійний двигун HIWIN від Тайваня; 4 кВт; номінальний крутний момент TR=1139 Нм, (9,3 А); макс. крутний момент TM=5250 Нм (57,5 А); хід: 580 мм; роздільна здатність: 0,001 мм; мін. програмована/подача маховика: 0,001 мм; напрямна: SRG35-P; повторюваність: 0,003 мм
2. Вісь Y – Лінійна вісь; лінійний двигун HIWIN від Тайваня; 4 кВт; номінальний крутний момент TR=1139 Нм, (9,3 А); макс. крутний момент TM=5250 Нм (57,5 А); хід: 310 мм; роздільна здатність: 0,001 мм; мін. програмована/подача маховика: 0,001 мм; напрямна: SRG35-P; повторюваність: 0,003 мм
3. Вісь A – Вісь обертання заготовки; прямий привід DD; 0,879 кВт; номінальний крутний момент TR=28 Нм (7,5 А); макс. крутний момент TM=56 Нм (16,5 А); точність індексування: 2 кутові секунди (0,0005°); номінальна швидкість: 300 об/хв; макс. швидкість: 400 об/хв; роздільна здатність: 0,001°; мін. програмована/маховикова подача: 0,001°; необмежене обертання; биття: радіальне 0,001–0,005 мм, торцеве 0,001–0,005 мм

Технічні характеристики:

• Мін. діаметр затискання: 3 мм
• Макс. діаметр затискання: 20 мм
• Макс. довжина затискання: 230 мм
• Мін. діаметр шліфування: 1 мм
• Макс. діаметр шліфування: 20 мм
• Макс. довжина шліфувальної канавки: >150 мм
• Макс. вага заготовки: 5 кг
• Лінійна роздільна здатність: 0,001 мм
• Лінійна повторюваність: 0,003 мм
• Роздільна здатність обертання: 0,001 °
• Повторюваність обертання: 0,001 °
• Потужність шпинделя: Стандартно 15 кВт (опціонально двигун зі змінним крутним моментом 20 кВт з постійними магнітами)
• Шліфувальна оправка: З автоматичним динамічним балансуванням
• Діаметр шліфувального круга: 300–350 мм
• Швидкість шпинделя: 4000–8000 об/хв, безступінчасте регулювання
• Вага верстата: Приблизно 5000 кг
• Загальна потужність: 27,5 кВт

Система керування

• 1. Програмне забезпечення: Спеціалізоване програмне забезпечення для обробки інструментів V4.1 з функцією моделювання.
• 2. Дисплей: 17-дюймовий РК-дисплей, що відображає координати верстата, відносні координати, абсолютні координати, виконання програми та діалогове вікно операцій.
• 3. Функції інтерфейсу: Діаметр, кількість канавок, кут нахилу спіралі, довжина канавок, швидкість подачі, глибина канавок, обертання вліво/вправо.
• 4. Клавіатура: Мембранна клавіатура, інтегрована з дисплеєм.
• 5. Жорсткий диск: 256 ГБ
• 6. Контролер: Taiwan Syntec
• 7. Режим вводу/виводу: Введення з клавіатури, підключення до ПК.
• 8. Моделювання: 2D-моделювання, 3D-моделювання, 3D-виявлення зіткнень.
• 9. Програмне забезпечення: Остання версія з можливістю оновлення.
